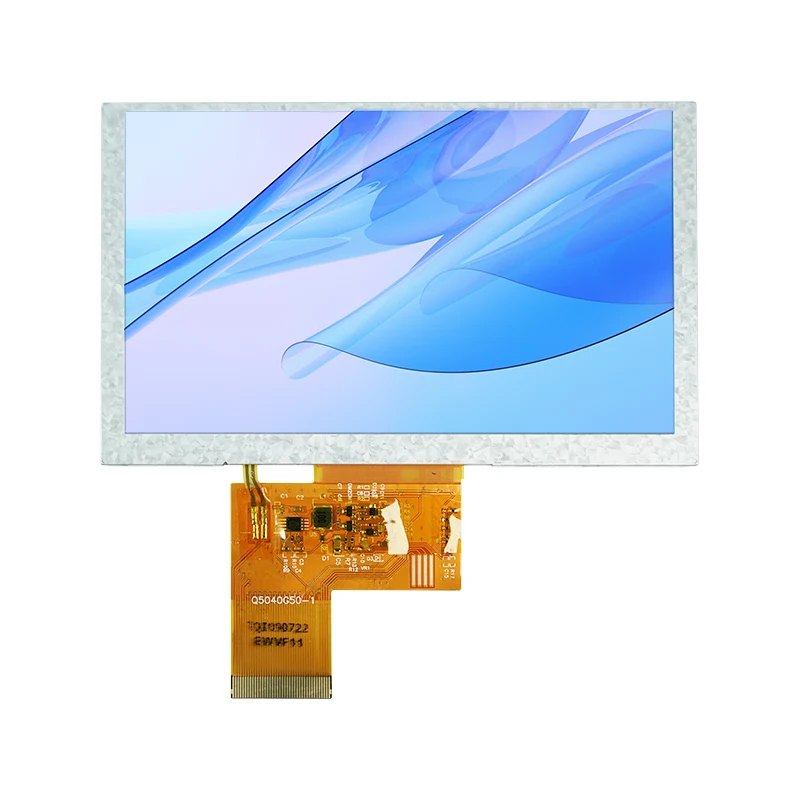

Smart TFT LCD -näyttö: Käytännön opas valinnasta kehityskäyttöön

Sulautetun järjestelmän ja ihmisen ja koneen välisen vuorovaikutuksen suunnittelussaÄlykäs TFT LCD-näyttöei ole enää vain "näyttökomponentti" - se on kriittinen tekijä, joka määrittää käyttäjäkokemuksen ja tuotteen menestyksen. Olitpa kehittämässä teollista käyttöliittymää, älykkään kodin ohjauspaneelia tai kädessä pidettävää lääketieteellistä laitetta, navigointi markkinoilla olevien älykkäiden TFT-nestekidenäyttöjen laajassa valikoimassa ja oikean valinnan tekeminen sekä nopean käyttöönoton varmistaminen on usein monimutkaisempaa kuin miltä näyttää.

1. Valinta: Älä katso vain kokoa ja resoluutiota

Yleisin virhe valintavaiheessa on asettua ruudulle ajattelutavan kanssa, että "se näyttää oikealta". Todellisuudessa älykkäiden TFT-nestekidenäyttöjen keskeiset erot ovat usein teknisten tietojen ulkopuolella.

1.1 Liitäntätyyppi: Ensimmäinen kriittinen jako

Liitäntätyyppi määrittää suoraan, voiko pääohjaimesi ohjata näyttöä ja kuinka monimutkainen kehitysprosessi on. Yleisillä liitäntätyypeillä jokaisella on omat sopivat sovelluksensa:

Erityinen huomautus: Jos pääohjaimesi on MCU, kuten STM32F103, jossa ei ole sisäänrakennettua RGB-ohjainta, RGB-rajapinnan näytön valitseminen suoraan on erittäin vaikeaa. Tarvitset ylimääräisen siltapiirin (kuten SSD1963:n) tai vaihtoehtoisesti vaihda SPI- tai rinnakkaisliitäntänäyttöön.

1.2 Tarkkuus ja koko

Korkeampi resoluutio ei ole aina parempi. Sulautettujen järjestelmien tiukassa tilassa korkeampi resoluutio tarkoittaa suurempaa kehyspuskurimuistin käyttöä, suurempaa virrankulutusta ja korkeampia kustannuksia. Nyrkkisääntö on:

Yksinkertaisten kuvakkeiden tai tekstin näyttämiseen (esim. laitepaneelit): 240x240 tai 320x320 riittää
Tavalliset ihmisen ja koneen liitännät (esim. kämmenpäätteet): 480x480 tai 800x480
Selkeitä kaavioita tai kuvia vaativat sovellukset: 720x720 tai enemmän

Neliön muotoiset TFT:t ovat yleistymässä älykkäissä puettavissa laitteissa ja teollisuusinstrumenteissa. Yleisiä teknisiä tietoja ovat 1,3 tuumaa (240 x 240), 3,4 tuumaa (480 x 480) ja 4,0 tuumaa (720 x 720).

1.3 Ympäristöön sopeutuvuus: sisätiloissa, ulkona vai äärimmäisissä olosuhteissa?

Monet projektit toimivat hyvin standardinäytöillä prototyyppivaiheen aikana, mutta niissä esiintyy ongelmia, kun ne on otettu käyttöön kentällä. Kolme avainparametria ansaitsevat erityistä huomiota:

• Kirkkaus: 300–400 nitiä riittää sisäkäyttöön; puoliulkokäyttöiset sovellukset vaativat 500–800 nitiä; Täysi ulkokäyttö suorassa auringonvalossa vaatii 1000 nitiä tai enemmän luettavuuden vuoksi

• Käyttölämpötila: Kaupallinen laatu: 0°C - 50°C; teollisuuslaatu: -20°C - 70°C; auto- tai äärimmäiset ympäristöt vaativat -30°C - 85°C tai leveämpää

• Katselukulma: Skenaarioissa, joissa useat ihmiset katsovat näyttöä tai joissa laite on asennettu vinoon, IPS-näytöt ovat täysi katselukulma. TN-näytöt ovat halvempia, mutta niissä on merkittävä värimuutos laajakulmissa

1.4 Kosketuspaneeli ja pintakäsittely

Jos tuotteesi vaatii kosketustoimintoa, resistiivisten ja kapasitiivisten tyyppien valinnan lisäksi on useita helposti huomiotta jääviä yksityiskohtia:

Laminointimenetelmä: Optinen liimaus tarjoaa paremman kirkkauden ja vähemmän heijastuksia verrattuna ilmavälilaminointiin, mutta se maksaa korkeammat
Pintapinnoite: Häikäisyä estävät (AG), heijastamattomat (AR) ja sormenjälkiä estävät (AF) pinnoitteet – ulkokäyttöön tai erittäin kirkkaisiin laitteisiin suositellaan AG+AR-yhdistelmää

Kannen lasin räätälöinti: Tarvitaanko pyöristettyjä kulmia, silkkipainologoja, reikiä tai muita esteettisiä muutoksia

2. Laitteisto ja ohjain: Sudenkuoppien välttäminen

Kun näyttö on valittu, laitteiston suunnittelu ja ohjainkehitys tuovat uusia mahdollisia sudenkuoppia.

2.1 FPC-kaapeli ja liitäntä

FPC-kaapeli on syynä 80 %:iin näytön häiriöistä. Avaa aina liittimen salpa ennen kaapelin asettamista tai irrottamista – sen vetäminen väkisin voi vahingoittaa kultaisia ​​koskettimia. Älä koskaan kytke tai irrota FPC:tä, kun järjestelmä on päällä, koska jäännösvirta voi polttaa liitännän.

Kun muokkaat FPC:tä, kiinnitä huomiota:

Ovatko nastajärjestys ja jännitetasot yhteensopivia emolevysi kanssa
Tarvitaanko taivutus, leventäminen tai reititys muiden komponenttien ympärille
Vastaako FPC-pituus mekaanisen kotelon suunnittelua

2.2 Virtalähde ja taustavalo

TFT-LCD:t vaativat tyypillisesti useita jännitekiskoja: VDD (3,3 V logiikka), VGH (positiivinen bias), VGL (negatiivinen bias) ja muut. Epänormaali virransyöttö on värivääristymien ja näytön välkkymisen tärkein syy. Tyypillinen diagnostinen lähestymistapa on tarkistaa, poikkeaako VCOM-jännite teknisistä tiedoista (esimerkiksi 3,8 V:n ylittäminen johtaa usein havaittavaan välkkymiseen).

Taustavalolla ajamiseen suositellaan vakiovirtaratkaisua PWM-himmenyksellä. Jos PWM-taajuus putoaa alle 150 Hz, ihmissilmä voi havaita välkkymistä; on suositeltavaa nostaa taajuus yli 200 Hz.

2.3 Ohjaimen IC ja grafiikkakirjasto

Yleisiä TFT-ajurin IC:itä ovat ILI9341, ST7789 ja ST7735. Näistä ILI9341 tarjoaa runsaimman dokumentaation ja yksinkertaisimman ohjaintoteutuksen, joten se sopii 240x320 resoluutiosovelluksiin.

Grafiikkakirjastoissa LVGL ja TouchGFX ovat valtavirran valintoja sulautetussa tilassa. LVGL on avoimen lähdekoodin ja tukee useita alustoja, kun taas TouchGFX on syvästi optimoitu STM32-mikro-ohjaimille.

3. Erikoisvaihtoehto: UART Smart Serial -näytöt

Jos tiimisi ei halua investoida paljon aikaa näytönohjainten kehittämiseen tai jos pääohjaimellasi on rajalliset resurssit, UART-sarjanäyttö on harkitsemisen arvoinen vaihtoehto.

Tällaisissa näytöissä on sisäänrakennettu MCU (esim. ATmega328PB), ja niitä voidaan ohjata yksinkertaisesti lähettämällä komentoja sarjaportin kautta, jotka vievät vain TX- ja RX-nastat.

Markkinoilla olevat UART-näytöt jakautuvat yleensä kahteen luokkaan:

Edellinen tarjoaa erittäin korkean kehitystehokkuuden – voit jopa simuloida käyttöliittymää PC:llä ennen sen vilkkumista näytölle. Jälkimmäinen tarjoaa enemmän matalan tason ohjausominaisuuksia.

4. Yleisen vianmäärityksen pikaopas

Lopuksi tässä on nopea tarkistuslista suurtaajuisten kenttien ongelmien vianmääritykseen – se saattaa vain pelastaa päivän:

Oire	Prioriteettitutkimuksen suunta
Näyttö rikki, ei näyttöä	Tarkista, onko FPC-kaapeli löysällä tai hapettunut (80 % tapauksista); tarkista resoluutio-/virkistystaajuusasetukset
Värivääristymiä, pystyraitoja, värinää	Tarkista epänormaalit syöttöjännitteet (VGL/VGH/VCOM); tarkista, onko PWM-himmennystaajuus liian alhainen
Hämärä kuva tai taustavalo ei toimi	Tarkista vanhentuneet taustavalon LEDit; tarkista verkkolaitteen todellinen lähtöjännite
Korjattu tummat/valkoiset täplät näytöllä	Fyysinen vaurio tai puristus takapuolelta (peruuttamaton – vaatii vaihtamisen)

TFT LCD -näytön valinta ja kehitys on ytimessä hintojen, suorituskyvyn, kehityssyklin ja luotettavuuden välinen kompromissi. Ei ole olemassa "parasta" näyttöä - vain "sopivin" ratkaisu. Toivon, että tämä opas auttaa sinua välttämään tarpeettomia kiertoteitä projektin alussa, jolloin voit keskittyä enemmän luomaan todella erilaista tuotekokemusta.
