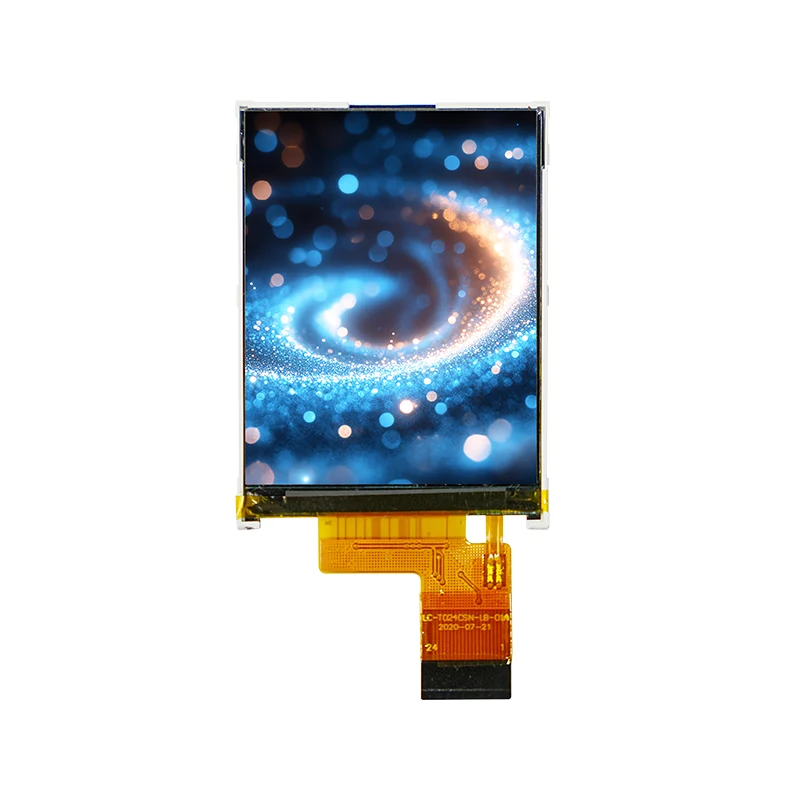

2.4 '' Aktiivinen matriisi pieni TFT -LCD -näyttömoduuli

Parametri

Q27 (TFT-LCD IL18961-ohjaimella IC)

Moduulityyppi

2,7 "TFT/16M -väri

Ratkaisu

960 × 240 pikseliä (graafinen piste-matriisi)

Rajapinta

SPI & RGB

Näyttötila

Läpäisevä TFT

Taustavalo

Valkoinen LED (yhdensuuntainen)

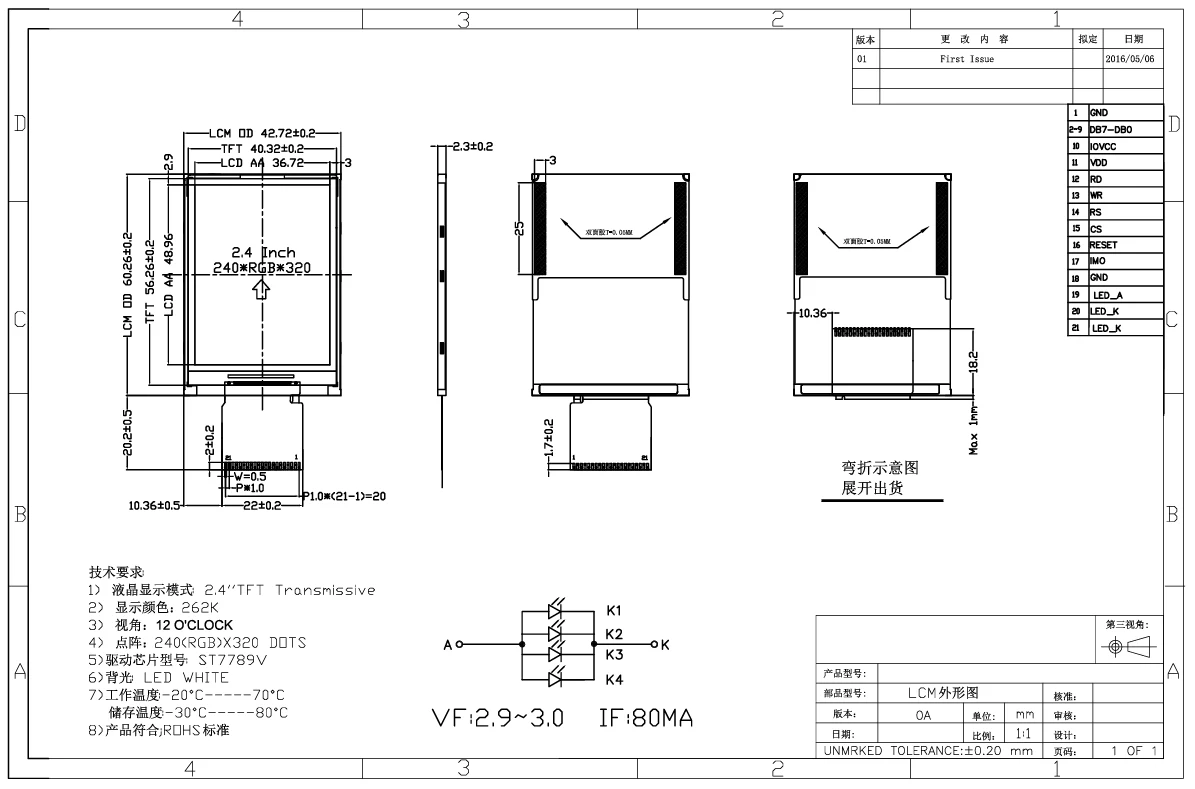

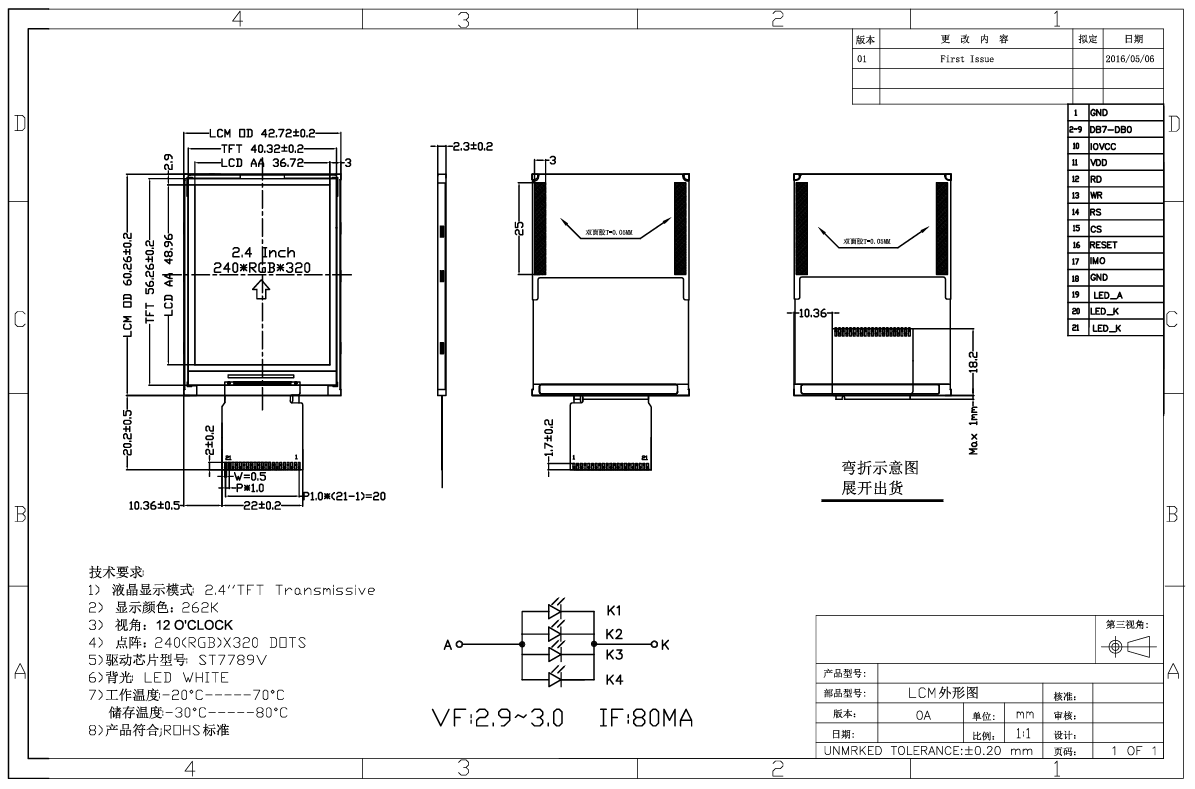

Mekaaniset mitat

39,1 (W) × 67,5 (H) × 2,4 (t) mm (FPC suljettu)

Aktiivinen alue

33,06 (W) × 58,80 (h) mm

Pikseli

0,18375 (W) × 0,13775 (H) mm

Sähköspesifikaatiot

· Logiikkajännite (VDD): 3,0–3,6 V (TYP. 3.3 V)

· Syöttöjännite (VIH): 0,8 × IOVCC IOVCC: lle

· Syöttöjännite (VIL): -0,3 V -0,2 × IOVCC

· Nykyinen kulutus: 8mA (typ.)

Taustavalon eritelmät

· Jännite: 8,7–10,2v

· Nykyinen: 15–25 mA

· Käyttölämpötila: -20 ° C - +70 ° C

· Varastointilämpötila: -30 ° C - +80 ° C

Ajoitusominaisuudet

· Clkin -taajuus: 13,5–30MHz (TYP. 27MHz)

· HSD -ajanjakso: 1024–1907 Clkin -syklit

· Pystysuuntainen synkronointi: 242,5–450,5H (NTSC/PAL)

Vakiotuotteet

Räätälöityjä tuotteita

Tilausmäärä

Toimitusaika

Räätälöintityyppi

Toimitusaika

1-30 kpl

Heti

Yleinen

5-8 viikkoa

31-100 kpl

Viikko

FPC

4 viikkoa

101-500 kpl

1-2 viikkoa

CTP

6 viikkoa

501-1000 kpl

2-5 viikkoa

B/l

6 viikkoa

1001-5000 kpl

4-5 viikkoa

Kuljettaja

8 viikkoa

5000+ tietokonetta

5-7 viikkoa

LCD -paneeli

16 viikkoa
