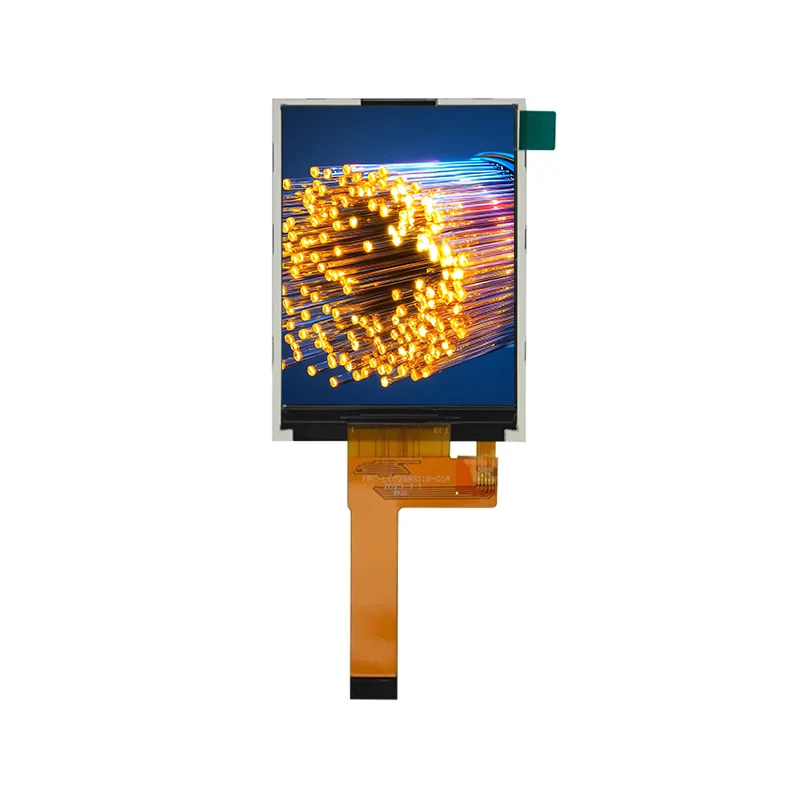

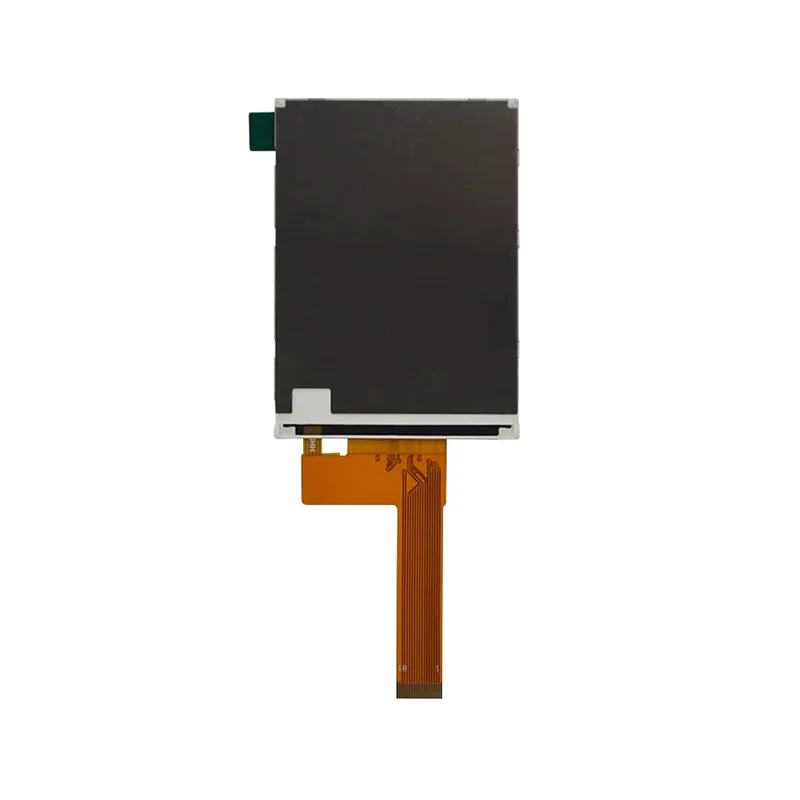

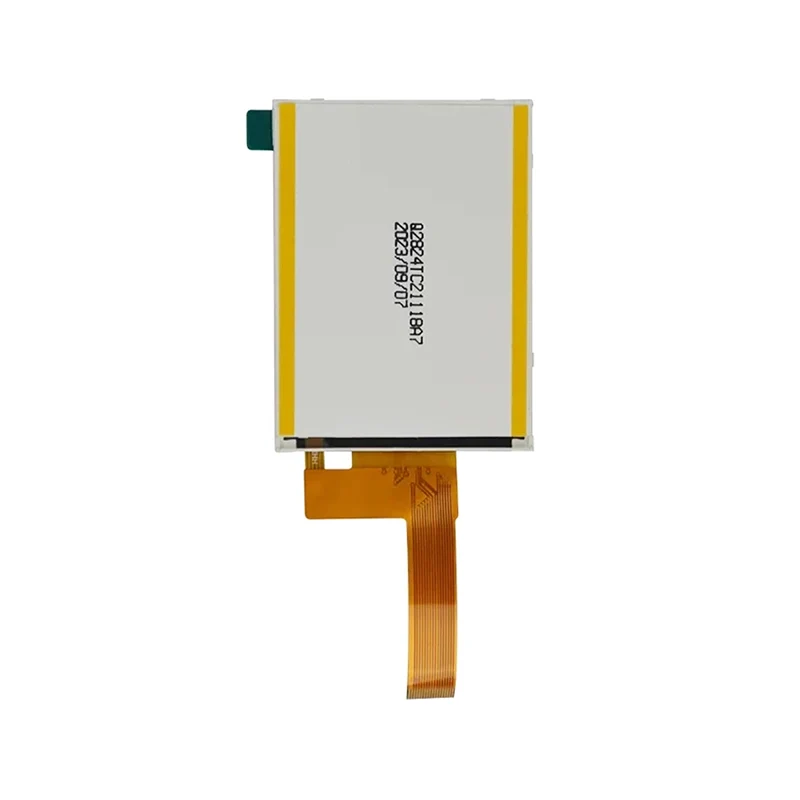

2,8 'Normaalisti musta IPS TFT LCD -näyttömoduuli

Näyttötyyppi

2,8 "TFT-LCD (normaalisti musta, läpäisevä)

Ratkaisu

240 × 320 pikseliä (graafinen piste-matriisi)

Aktiivinen alue

43,20 mm (W) × 57,60 mm (H)

Kuljettaja IC

ST7789T3

Sähköspesifikaatiot

Logiikkajännite (VCC)

2,5–3,3 V (TYP. 2,8 V)

Tulojännite (Will/VIH)

Matala: GND - 0,3 × VCC / korkea: 0,7 × VCC - VCC

Taustavalon kokoonpano

4 valkoista LEDiä rinnakkain (3,2 V @80mA)

Taustavalon kirkkaus

4,8% läpäisy (tyypillinen)

Mekaaninen ja ympäristö

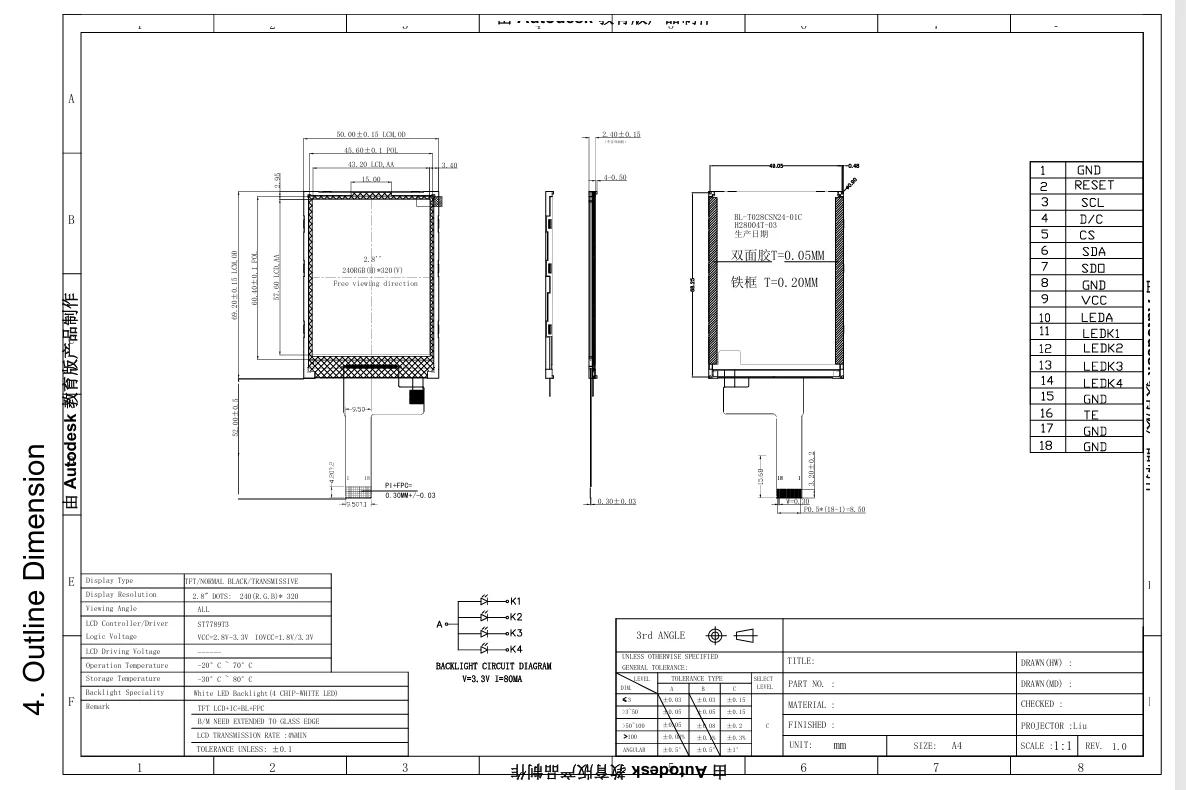

Ääriviivat

50,0 mm (W) × 69,20 mm (h) × 2,4 mm (t)

Käyttölämpötila

-40 ° C - +85 ° C

Säilytyslämpötila

-55 ° C - +110 ° C

Optinen suorituskyky

Kontrastisuhde

1200: 1 (tyypillinen)

Reaktioaika

30 ms (tyypillinen)

Katselukulma

80 ° (vaakasuora ja pystysuora, Cr≥10)

Color Gamut (Cie 1931)

Valkoinen: (0,305–0,311x, 0,336–0,342y)
Punainen: (0,655–0,661x, 0,335–0,341y)
Vihreä: (0,259–0,265x, 0,597–0,603y)
Sininen: (0,131–0,137x, 0,134–0,140y)
