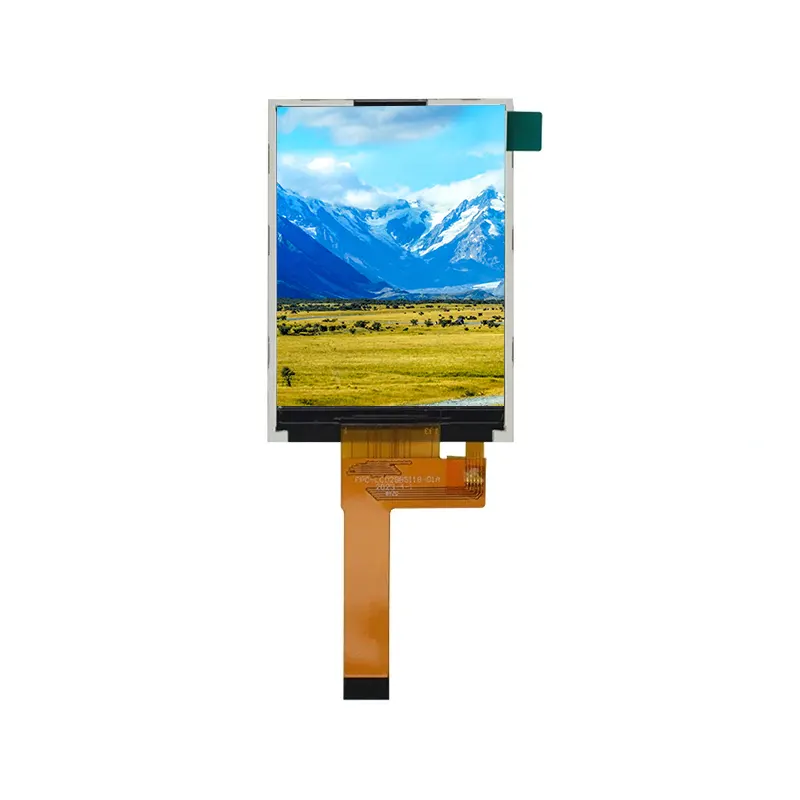

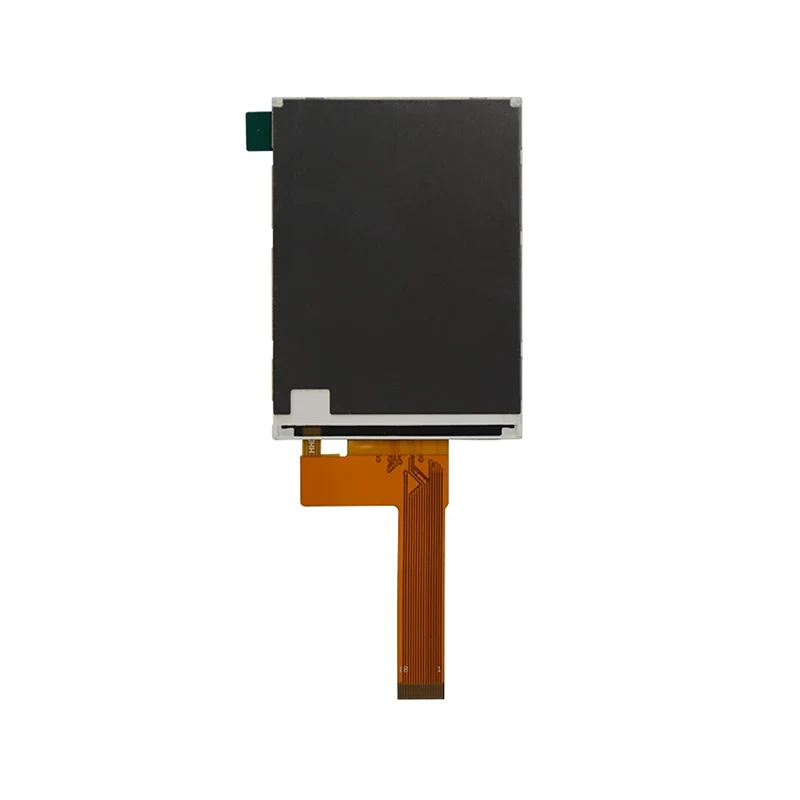

2,7 tuuman graafinen standardi TN TFT LCD-näyttömoduuli

2,7 tuuman graafinen standardi TN TFT LCD-näyttömoduulia käytetään ensisijaisesti teollisuus- ja älykkään kodin LCD-näytöissä. Kuten:

1. Teollinen käsipääte

Teolliset kämmenlaitteet: mukautetut LCD-näytöt PDA-/viivakoodiskannereille

Kestävät LCD-näytöt | Täydellinen teollisuusilmaisimille ja datapäätteille

Kehittyneet LCD-näytöt varastoskannereille ja kannettaville tulostimille

Laadukkaat näytöt – suunniteltu teollisuuden kämmenlaitteille

2. Älykäs koti

Älykodin ohjauspaneelit | Mukautetut edistyneet LCD-ratkaisut

Kestävät LCD-näytöt kahvinkeittimiin, robottiimureihin ja uuneihin

Älykodin näytöt – korkealaatuisia ja mukautettuja

Yksityiskohdat

Tianfun räätälöity 2,7 ​​tuuman graafinen standardi TN TFT -LCD-näyttömoduulin määritys

Tosimaailman sovelluskokemus Tianfusta: Mobiilidatapäätteen valmistajan näkökulma

"Kun kehitimme uuden sukupolven teollista PDA:ta, tästä 2,7" Graphic Standard TN TFT -LCD-näytön moduulista tuli lopullinen valintamme. Sen kirkas taustavalo (räätälöimme 500 cd/m² version) ja häikäisynestokäsittely ratkaisivat täysin näytön sisällön tunnistamisen vaikeuden voimakkaassa ulkovalossa."

"960 × 240 laajakuvasuhde on erittäin yhteensopiva mobiilidatapäätteiden vuorovaikutuslogiikan kanssa: vaakasuora tila riittää näyttämään viivakoodit ja rahtikirjanumerot kokonaan, kun taas pystyasettelu sopii täydellisesti klassiseen käyttöliittymäsuunnitteluun "tietojen näyttöalue + kiinteät painikkeet pohjassa", mikä mahdollistaa tehokkaan toiminnan pienessä tilassa.

"SPI-liitännän alhaisen virrankulutuksen ominaisuus parantaa suoraan päätteen akun käyttöikää. Moduulin looginen virrankulutus on vain 8 mA yhdistettynä itse kehittämään taustavalon luokittelustrategiaamme, joten laitteen akun kokonaiskesto on kasvanut noin 18 % jatkuvan skannauksen skenaarioissa."

"Moduulin laajan lämpötilan vakaus (-20°C - +70°C) ja mekaaninen luotettavuus ovat läpäisseet tiukat testimme, mukaan lukien pyöräily korkeassa matalassa lämpötilassa ja 1,2 metrin pudotustestit, ja ne täyttävät täysin teollisuusympäristöjen kestävyysvaatimukset."

Kohdennettu optimointi ja tuki

Tarjoamme parannettuja ratkaisuja tällaisiin sovelluksiin:

Ainutlaatuiset ominaisuudet: Parannettu taustavaloohjain (tukee PWM-himmennystä/nopeaa herätystä), käsinekosketus, häiriönestorakenne ja energiansäästötilasarja.

Toimialan räätälöinti: Saatavilla on räätälöityjä versioita, jotka on optimoitu sellaisiin skenaarioihin kuin pikalogistiikka, kylmäketjuvarastointi ja ulkotarkastukset.

Nopea tuki: Tarjoa yhteensopivia referenssimalleja yleisillä skannauskoneilla, tuotantolinjan testaustyökaluilla ja pitkäaikaisella toimitustakuulla.

Asiakaspalaute

"Viimeisten 18 kuukauden aikana olemme käyttäneet yhteensä yli 35 000 yksikköä tätä moduulia kolmessa päätetuotteessamme. Meitä tyydyttää eniten erinomaista yhtenäisyyttä ja erittäin nopeaa teknisen tuen vastausta, jotka antavat vankan takuun laajamittaiselle tuotannollemme ja myynnin jälkeiselle huollolle. Tianfu on luotettava ja räätälöity LCD-tehdas, johon luotamme aina."

Tianfu 2,7 tuuman TFT LCD-näyttömoduulisovellus

Tianfun johtoaika

FAQ

Q1: Kuinka valita SPI- ja RGB-liitäntöjen välillä?

V: Nämä kaksi liitäntää täyttävät erilaiset sovellusvaatimukset:

SPI-liitännässä on pieni määrä nastoja (yleensä 3–4 datalinjaa), jotka ovat ihanteellisia skenaarioissa, joissa MCU-nastaresurssit ovat rajalliset ja virkistystaajuusvaatimukset ovat alhaiset, kuten staattisten kuvien näyttämiseen tai hitaasti päivittyviin tietoihin.

RGB-liitäntä mahdollistaa rinnakkaisen tiedonsiirron korkeammalla virkistystaajuudella, sopii dynaamisen sisällön, videoiden tai nopeasti muuttuvan grafiikan näyttämiseen, mutta vaatii enemmän pin-resursseja.

Q2: Miksi taustavalo vaatii suhteellisen korkean 8,7–10,2 V:n jännitteen?

V: Tämä moduuli käyttää taustavaloa, jossa on useita rinnakkain kytkettyjä LEDejä. Suhteellisen korkea jännitevaatimus tarkoittaa yleensä sitä, että taustavalo koostuu useista sarjaan kytketyistä LEDeistä, jotka voivat tuottaa tasaisen ja riittävän kirkkauden. Varsinaisessa käytössä tarvitaan erillinen taustavalon ohjainpiiri; sitä ei voi kytkeä suoraan 3,3 V:n logiikkavirtalähteeseen.

Q3: Täyttääkö moduulin käyttölämpötila-alue teollisuuden vaatimukset?

V: Kyllä. Käyttölämpötila-alue -20°C - +70°C kattaa useimpien teollisuusympäristöjen vaatimukset. Äärimmäisissä ympäristöissä (kuten ulkona kovat kylmät tai korkean lämpötilan työpajat) voimme tarjota laajan lämpötilan version (vaatii räätälöinnin), joka täyttää -40 °C - +85 °C erityisvaatimukset.

Q4: Täyttääkö moduulin käyttölämpötila-alue teollisuuden vaatimukset?

V: Kyllä. Käyttölämpötila-alue -20°C - +70°C kattaa useimpien teollisuusympäristöjen vaatimukset. Äärimmäisissä ympäristöissä (kuten ulkona kovat kylmät tai korkean lämpötilan työpajat) voimme tarjota laajan lämpötilan version (vaatii räätälöinnin), joka täyttää -40 °C - +85 °C erityisvaatimukset.

Q5: Kuinka ohjata tätä näyttöä? Mitä oheispiirejä tarvitaan?

V: Perusjärjestelmä vaatii:

3,3 V:n logiikkavirtalähde (tarkkuus ±5 %)

8–10 V taustavalon ohjainpiiri (vakiovirta 15–25 mA)

MCU tai näytönohjain (tukee SPI- tai RGB-liitäntää)

Valinnainen: kosketusnäytön ohjain (kosketuskäyttöisille versioille)

Tarjoamme täydelliset viitesuunnittelupiirikaaviot ja ohjainnäytekoodit (tukialustoja, kuten STM32, ESP32 ja Arduino).

Kysymys 6: Mitä mukauttamisen näkökohtia tämä näyttö tukee?

V: Tarjoamme alan johtavia modulaarisia räätälöintipalveluita, joissa on tärkeimmät mukautusvaihtoehdot, mukaan lukien:

Käyttöliittymän ja pin-muokkaus

Säädä FPC-liittimen asentoa ja nastajärjestystä PCB-asettelusi mukaan

Mukauta SPI-rajapinnan komentosarjat vastaamaan pääohjauspiiriäsi

Lisää I2C-liitäntä kosketusnäytöille tai ympäristön valoantureille

Optisen suorituskyvyn säätö

Vaihda nestekidemateriaalit eri katselukulmilla (IPS/FFS/TN)

Säädä taustavalon kirkkautta (valinnainen alue: 150–800 cd/m²)

Muokkaa polarisaattorin kulmaa (0°/90°/180°/270°)

Lisää pintakäsittelyjä, kuten häikäisyn ja sormenjälkien esto

Mekaanisen rakenteen mukauttaminen

Säädä moduulin kokonaispaksuutta (minimipaksuus 1,8 mm asti)

Muuta FPC-pituutta ja kaapelin ulostulosuuntaa

Lisää tai vähennä asennusreikien paikkoja

Mukauta runkorakenne erityisiin tiivistysvaatimuksiin

Erityinen sopeutumiskyky ympäristöön

Leveä lämpötilaversio (-40°C - +85°C)

Erittäin kirkas versio ulkonäkyvyydelle

Tärinää kestävä vahvistettu rakenne
