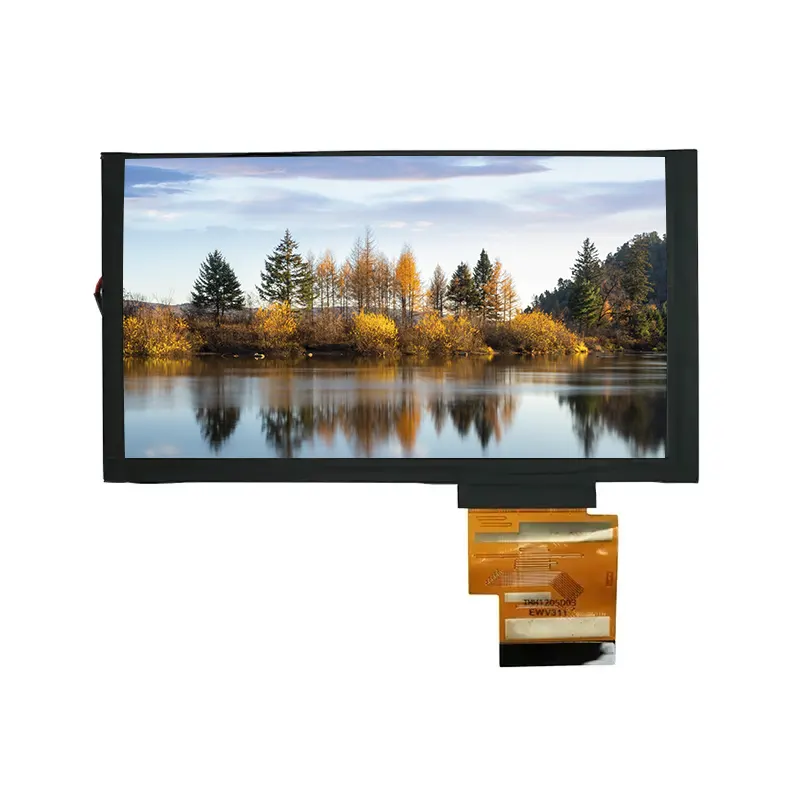

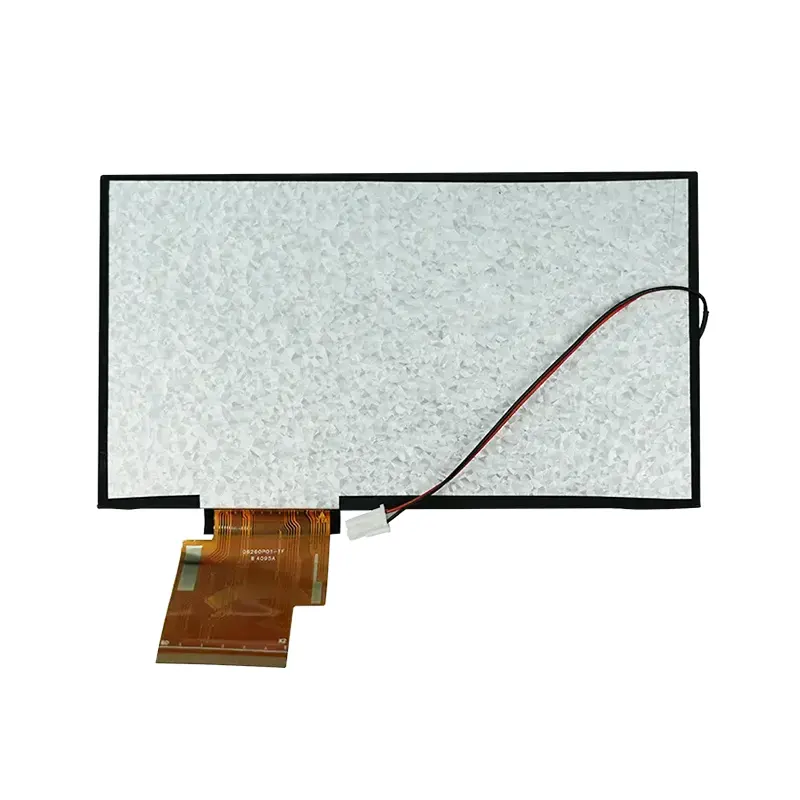

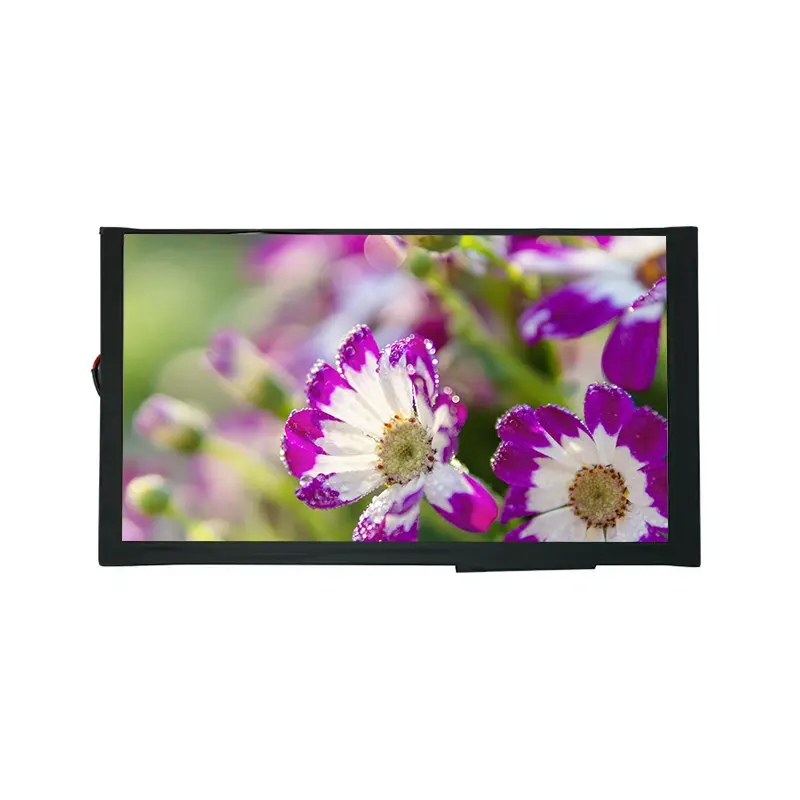

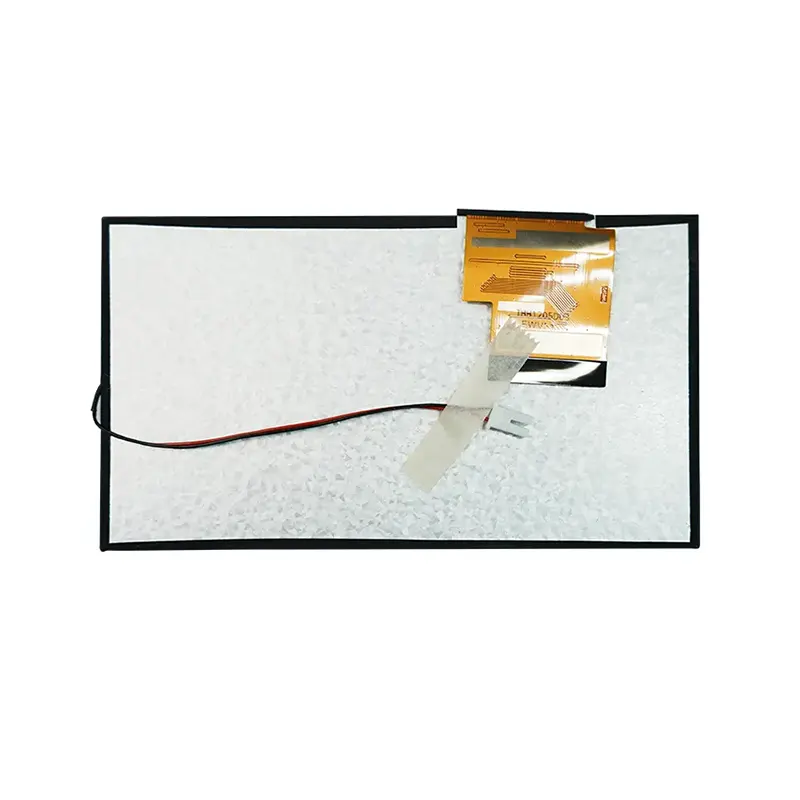

6,2 tuuman laajalämpötilainen TN TFT -LCD-näyttömoduuli

Pääsovellusskenaariot

• Teollisuuden ohjauspaneelit: Tehdasautomaatiolaitteet, PLC-ohjausjärjestelmät, HMI (Human-Machine Interface)

• Ajoneuvon sisäiset näyttöjärjestelmät: hyötyajoneuvojen kojelaudat, logistiikkaajoneuvojen terminaalit, erikoisajoneuvojen ohjausnäytöt

• Ulkovarustenäytöt: Aurinkoenergian valvontajärjestelmät, ulkomaksupäätteet, julkiset tietonäytöt

• Lääketieteellisten laitteiden näytöt: Kannettavat lääketieteelliset instrumentit, lisänäytöt diagnostisille laitteille

• Smart Home Control: Kiinteistöautomaation ohjauspaneelit, älykkäät keskusohjausjärjestelmät

Tianfu 6,2' Wide Temp TN TFT LCD-näyttömoduuli Varastossa Tekniset tiedot

Tianfun räätälöity 6,2 tuuman leveälämpöinen TN TFT -LCD-näyttömoduulin tiedot

Optisen suorituskyvyn edut

High Brightness -näyttö: Tyypillinen kirkkaus on 500 cd/m², joten se on lähes kaksi kertaa kirkkaampi kuin tavalliset kuluttajatason näytöt (250-300 cd/m²), mikä takaa täydellisen näkyvyyden myös suorassa auringonvalossa tai voimakkaassa ympäristön valossa.

Laajat katselukulmat: Saavuttaa 150° katselukulman (CR≥10) sekä vaaka- että pystysuunnassa. Tämä ominaisuus on ratkaisevan tärkeä, kun usean käyttäjän on katsottava näyttöä samanaikaisesti tai kun laite on asennettu epätavallisiin asentoihin.

Nopea vaste: 25 ms:n kokonaisvasteaika (nousu + lasku) varmistaa dynaamisten tietojen päivityksen ilman liikkeen epäterävyyttä, mikä tekee siitä sopivan reaaliaikaisten tietojen näyttämiseen, syötteiden seurantaan ja perusanimoituihin käyttöliittymiin.

Värin suorituskyky: 50 % NTSC-värivalikoima. Vaikka se ei ole yhtä laaja kuin korkealuokkaiset kuluttajanäytöt, se täyttää täysin teollisuuden ilmaisimien, tilailmoitusten ja graafisen datan visualisoinnin vaatimukset.

Ympäristöön sopeutuvuus ja luotettavuus

Laaja lämpötilakäyttö: Käyttölämpötila-alue -20 °C - 70 °C, sopii ympäristöihin kylmävarastoista korkean lämpötilan työpajoihin. Varastointilämpötila-alue on vieläkin laajempi -30°C - 80°C, mikä takaa turvallisuuden kuljetuksen ja varastoinnin aikana.

Vankka taustavalojärjestelmä: Käyttää 21 valkoista LED-valoa, joiden virtalähde on 9,6 V/210 mA, ja tarjoaa tasaisen ja vakaan taustavalon, jonka tyypillinen käyttöikä on yli 50 000 tuntia.

Tuotannon laadunvalvonta

• Satunnaisnäytteenotto korkean lämpötilan ja korkean kosteuden testausta varten (85°C/85 %RH 240 tunnin ajan) erää kohden.

• Lämpöshokkitestaus (-20°C ⇄ 70°C 1000 sykliä varten).

• Tärinä- ja mekaaninen iskutestaus teollisuuslaitteiden asennusvaatimusten täyttämiseksi.

Suorituskyvyn johdonmukaisuuden takuu

• Kirkkaus Tasaisuus säädetty yli 85 %:iin.

• Ei kirkkaiden/tummien pikselien takuuta (Nollavika pikseliluokka saatavilla pyynnöstä).

• Värien yhtenäisyys erien välillä, jota ohjataan arvolla ΔE < 5.

Yhteensopivuus ja integraatiotuki

• Tukee standardia RGB-liitäntää, joka on yhteensopiva valtavirran teollisten prosessorien kanssa.

• Tarjoaa yksityiskohtaiset rajapinta- ja ajoitusmäärittelyasiakirjat.

• Valinnaiset resistiiviset tai kapasitiiviset kosketuspaneelit (myydään erikseen).

• Tarjoaa referenssipiirisuunnitelmia ja alustuskoodiesimerkkejä.

Mikä on tehnyt Tianfusta asiakkaidemme valinnan 16 vuoden ajan?

Vuosikymmen asiantuntemusta: Yli 10 vuotta teollisille näyttöratkaisuille omistautuneena ymmärrämme syvästi teollisten sovellusten ainutlaatuiset vaatimukset. Toisin kuin kuluttajatason näytöt, jotka asettavat etusijalle äärimmäiset värit ja ohuet profiilit, keskitymme luotettavuuteen, ympäristöön sopeutumiseen ja pitkän aikavälin vakauteen.

Todistettu kenttäsuorituskyky: Näyttömoduulimme on validoitu yli 5 000 teollisuuskäyttöön maailmanlaajuisesti, mukaan lukien:

• Tuulivoiman valvontajärjestelmät Pohjois-Euroopan äärimmäisissä kylmissä olosuhteissa (jatkuva toiminta -25°C)

• Öljynporaustason instrumentointi Lähi-idän korkeissa lämpötiloissa (ympäristön lämpötila 50°C+)

• 24/7 Manufacturing Execution System (MES) -päätteet

Teknisen tuen sitoumus

• Kattavan teknisen dokumentaation ja integrointioppaiden tarjoaminen.

• Tekninen tukitiimi, jolla on keskimäärin yli 8 vuoden kokemus teollisuuselektroniikkatuotteista.

• Tuki näytetestauksille ja nopealle toimitukselle pienierätilauksille.

• Sitoutuminen teollisuustuotteiden pitkän aikavälin toimitus- ja elinkaaritukeen.

Asiakkaamme tapaus: Näytön päivitys älykkäille varastologistiikkaterminaaleille

Asiakkaan tausta ja haasteet: Suuri sähköisen kaupankäynnin logistiikkakeskus tarvitsi kipeästi päivittämään varaston mobiilidatapäätteiden (PDA) näytöt. Alkuperäisiltä näytöiltä puuttui riittävä kirkkaus varaston voimakkaassa valaistuksessa, mikä vaikeutti viivakoodiskannausten ja varastotietojen lukemista. Lisäksi varaston suuret lämpötilanvaihtelut (kylmävarastointivyöhykkeistä korkean lämpötilan kesäolosuhteisiin) aiheuttivat standardiseulojen hidastumisen tai epäonnistumisen, mikä heikensi vakavasti lajittelutehokkuutta ja -tarkkuutta.

Ratkaisumme: Asiakas otti käyttöön 6,2 tuuman laajalämpötilaisen TN TFT -LCD-näytön. Sen 500 cd/m² kirkkaus takaa selkeän näkyvyyden kaikentyyppisissä valaisimissa. -20°C ~ 70°C laaja käyttölämpötila-alue mukautuu täydellisesti monimutkaiseen varastoympäristöön ja takaa laitteen vakaan toiminnan ympäri vuoden. Lisäksi 150° leveän katselukulman ansiosta käyttäjät voivat helposti lukea tietoja riippumatta siitä, kuinka he pitävät laitetta.

Sovellustulokset: Laitteiston päivityksen jälkeen näyttötietojen lukemisen tehokkuus parani yli 30 % ja näyttöongelmien aiheuttama virheprosentti laski merkittävästi. Asiakkaiden palaute osoittaa, että näytön luotettavuus on lyhentänyt huomattavasti laitteiden huoltoseisokkeja, mikä tarjoaa vankan perustan "älykkään logistiikkajärjestelmän säännölliselle toiminnalle".

Q1: Näkyykö tämä näyttö selvästi ulkona suorassa auringonvalossa?

V: Kyllä, ehdottomasti. 500 cd/m² kirkas muotoilu on suunniteltu erityisesti ulkotiloihin ja kirkkaaseen valaistukseen. Verrattuna tavallisiin matkapuhelinnäyttöihin (tyypillisesti 300-400 cd/m²), näyttömme säilyttää erinomaisen luettavuuden kirkkaassa valossa. Suosittelemme yhdistämään sen häikäisysuojan (AG) pintakäsittelyyn optimaalisen tuloksen saavuttamiseksi.

Q2: Sisältääkö käyttölämpötila-alue -20°C - 70°C käynnistyslämpötilan?

V: Kyllä, tämä on koko käyttölämpötila-alue, mukaan lukien sekä kylmä- että kuumakäynnistykset. -20°C:ssa näytön huippukirkkauden saavuttaminen voi kestää hieman kauemmin (yleensä 30-60 sekuntia), mutta se näkyy normaalisti. Äärimmäisiin sovelluksiin voimme toimittaa pyynnöstä erikoisversiot.

Q3: Onko 140:1 kontrastisuhde riittävä? Se näyttää alhaisemmalta kuin kuluttajatuotteet.

V: Teollisuuden näyttöjen kontrastisuhdestandardit eroavat kuluttajatuotteista. 140:1 kuva on mitattu korkealla kirkkaudella 500 cd/m². Todellinen visuaalinen suorituskyky on paljon parempi kuin kuluttajanäytöt, jotka toimivat samalla kirkkaustasolla. Optimointimme varmistaa parhaan mahdollisen luettavuuden teollisuusympäristöissä, jotka ovat usein alttiina ympäristön valon häiriöille.

Kysymys 4: Aiheuttaako 25 ms:n vasteaika liikkeen epäterävyyttä?

V: Teollisissa sovelluksissa 25 ms:n kokonaisvasteaika on täysin riittävä. Teolliset rajapinnat koostuvat pääasiassa tietojen päivityksistä ja tilailmaisimista nopean videotoiston sijaan. Tämä vasteaika varmistaa dynaamisten tietojen sujuvan päivityksen samalla, kun se tarjoaa paremman jännitteen vakauden ja pidemmän käyttöiän.

Q5: Tukeeko se kosketustoimintoa?

V: Tämä tuote on keskeinen näyttömoduuli, mutta voimme tarjota täydellisen näytön + kosketusintegrointiratkaisun. Teemme yhteistyötä useiden korkealaatuisten kosketuspaneelitoimittajien kanssa tarjotaksemme joko resistiivisiä (parempi hansikkaiden käyttöön) tai kapasitiivisia kosketusratkaisuja, mikä varmistaa optisen suorituskyvyn ja luotettavuuden täydellisen yhteensopivuuden.

K6: Mikä on taustavalon LEDien käyttöikä, ja onko vaihtaminen vaikeaa?

V: Taustavalojärjestelmä on suunniteltu yli 50 000 tunnin käyttöikään (noin 5-6 vuotta tyypillisessä käytössä). LEDit hyödyntävät ryhmärakennetta, joten yhden LEDin vika ei aiheuta koko taustavalon epäonnistumista. Korkeampaa luotettavuutta vaativiin sovelluksiin voimme tarjota versioita, joissa on redundanttinen rakenne.

Q7: Mikä on vähimmäistilausmäärä (MOQ) ja mikä on toimitusaika?

V: Vakiomallien MOQ on 100 yksikköä, kun taas näytteitä on saatavana 1 yksiköstä alkaen. Katso tarkemmat toimitusajat alla olevasta taulukosta; pikatilauksista voidaan neuvotella nopeutettua tuotantoa varten. Ylläpidämme suosituimpien malliemme turvavarastoa asiakkaidemme kiireellisiin tarpeisiin.
