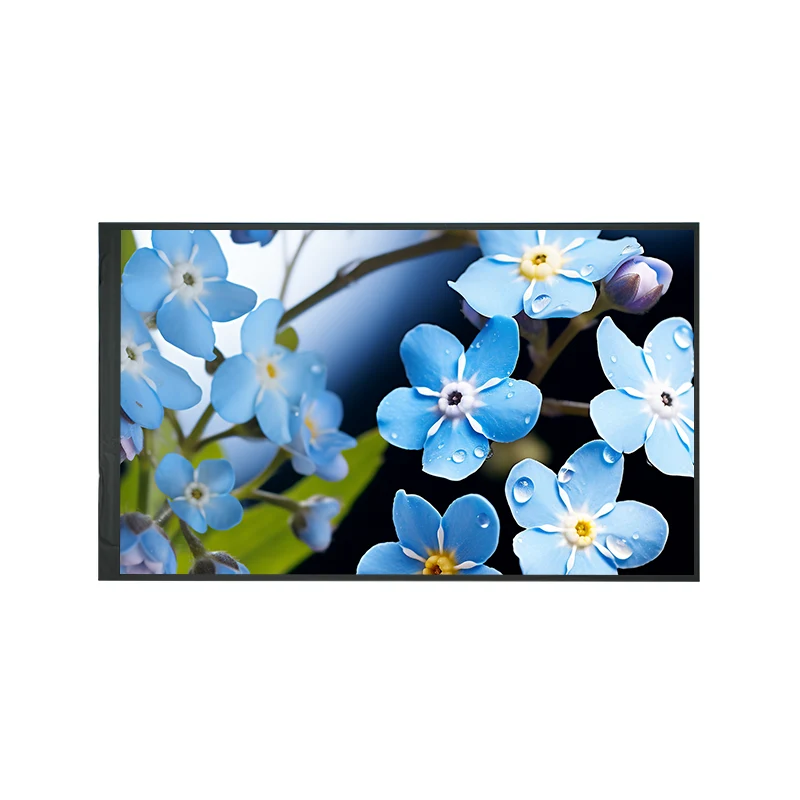

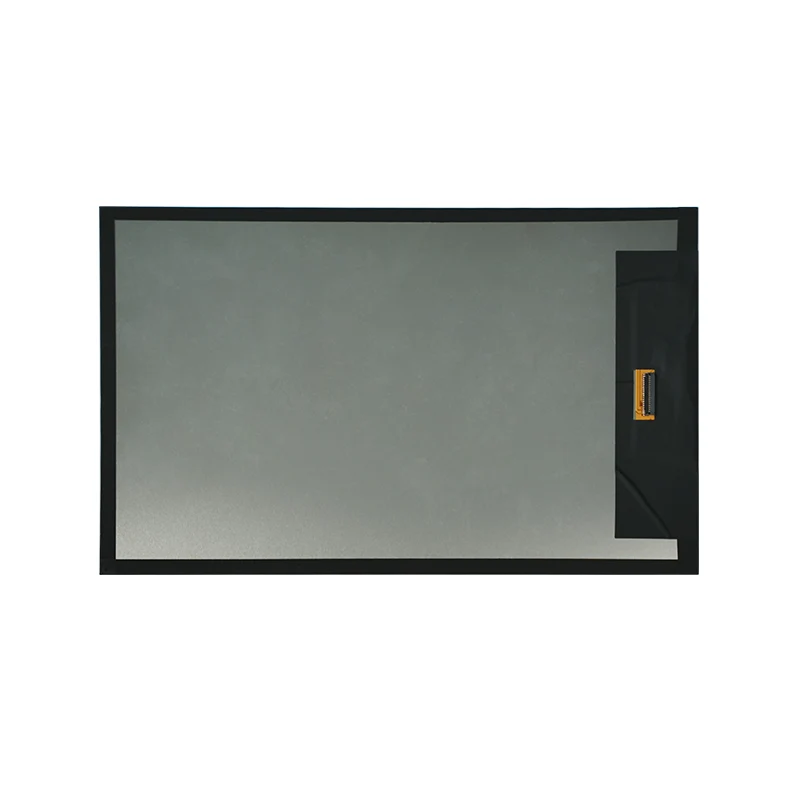

8,0 'Industrial IPS HD TFT LCD -näyttömoduuli

Näyttötyyppi

8,0 tuuman läpäisevä A-Si TFT-LCD (IPS-tekniikka)

Ratkaisu

800 (RGB) × 1280 (WXGA)
16,7 miljoonaa väriä

Pikseli

• Pixel Pitch: 44,85 μm (H) × 134,55 μm (V)
• Järjestely: RGB -pystysuora raita

Näyttösuoritus

• Luminance: 280 cd/m² (typ.)
• Kontrasisuhde: 1200: 1 (typ.)
• Vastausaika: 30 ms (typ.)
• Katselukulma: 80 ° (H/V)

Sähkövaatimukset

• Analoginen syöttö (VCI): 2,5–4,8 V
• Rajapinnan syöttö (IOVCC): 1,65–3,6 V
• Taustavalon virta: 140 mA (typ.)
• Teho sekvenssin toleranssi: 120 ms (SLPOUT -tila)

Rajapinta

• Tyyppi: MIPI DSI (vain videotila)
• Kokoonpano: 4 tietokaistaa + 1 kellokaista
• Driver IC: JD9365DA
• Palauta logiikka: Active-Low Rst PIN

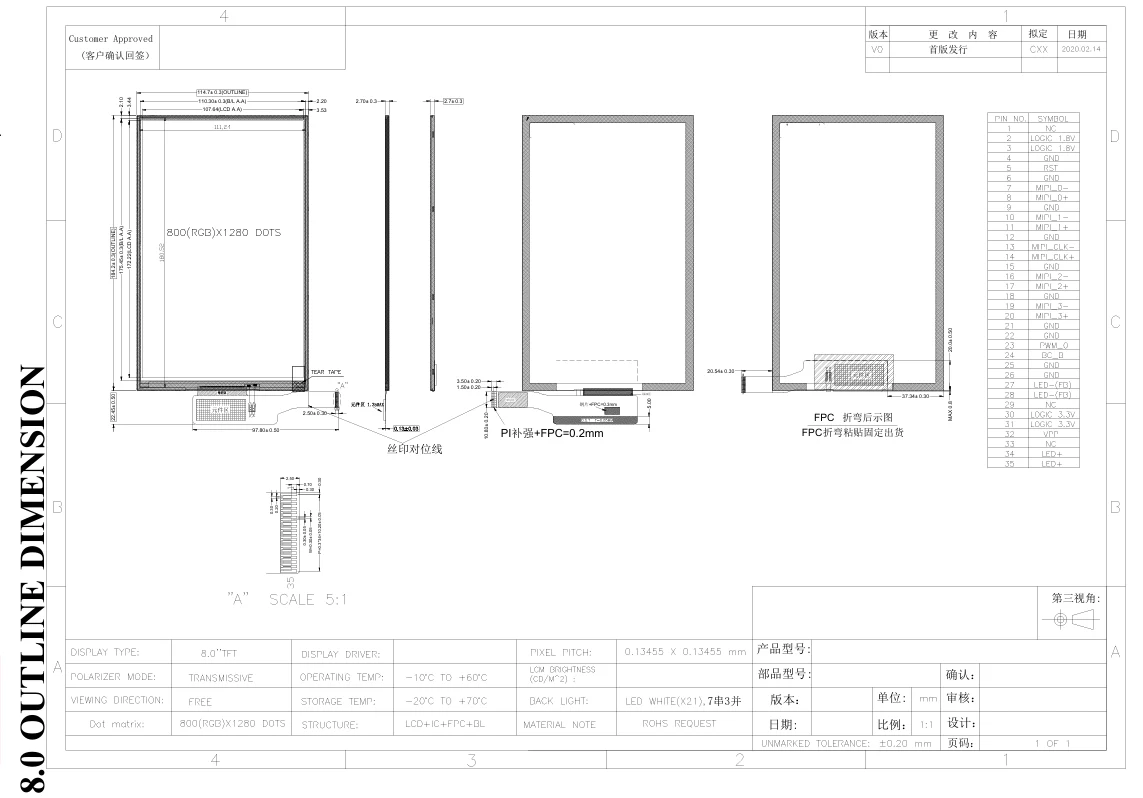

Mekaaniset ominaisuudet

• Mitat: 114,7 × 184,2 × 2,7 mm (L × W × H)
• Aktiivinen alue: 107,64 × 172,22 mm
• Paino: TBD (typ.)

Luotettavuustestaus

• Käyttölämpötila: -20 ° C - +60 ° C
• Varastointilämpötila: -30 ° C - +70 ° C
• Kosteus: 90% RH 60 ° C: ssa (96 tuntia)
• Lämpöshokki: 30 sykliä (-20 ° C+80 ° C)

Taustavalon yksikkö

• Tyyppi: Yksi LED (sivuvalo)
• Eteenpäin jännite: 9,6 V (typ.)
• Elinikä: TBD
• Ohjaus: PWM himmennys nastalla 23
