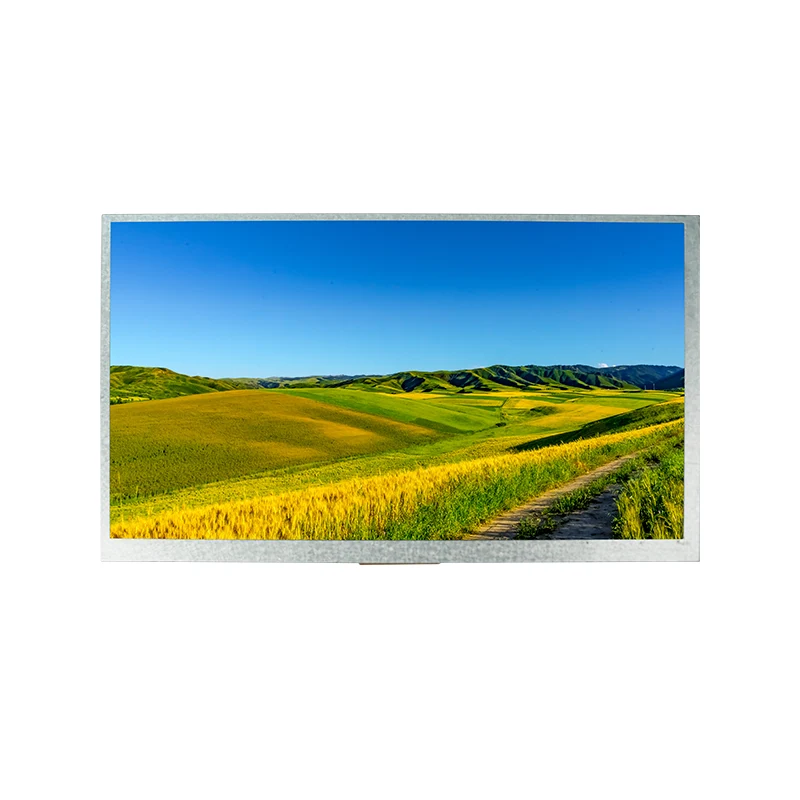

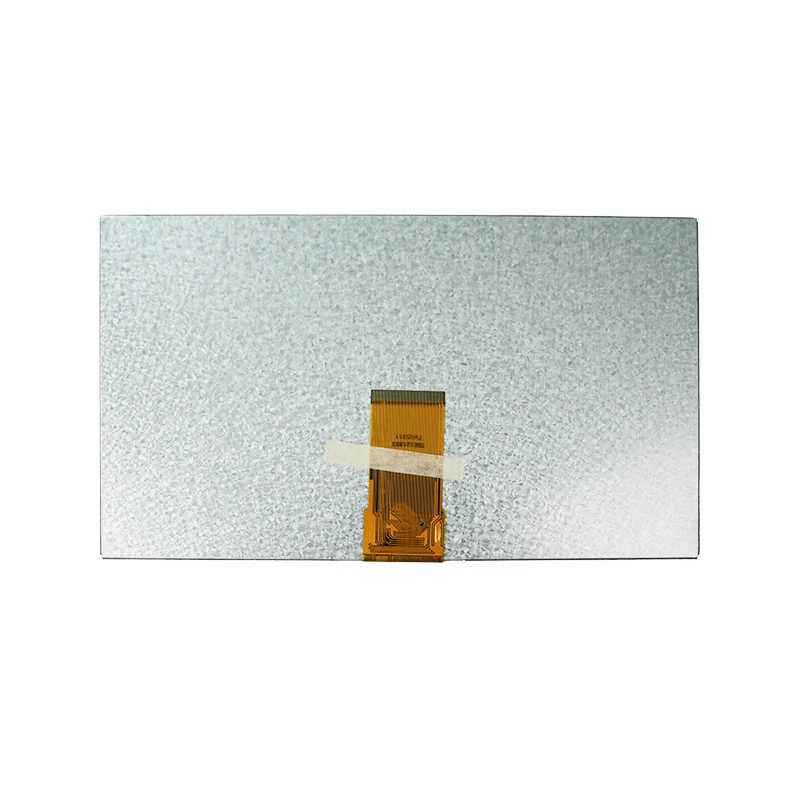

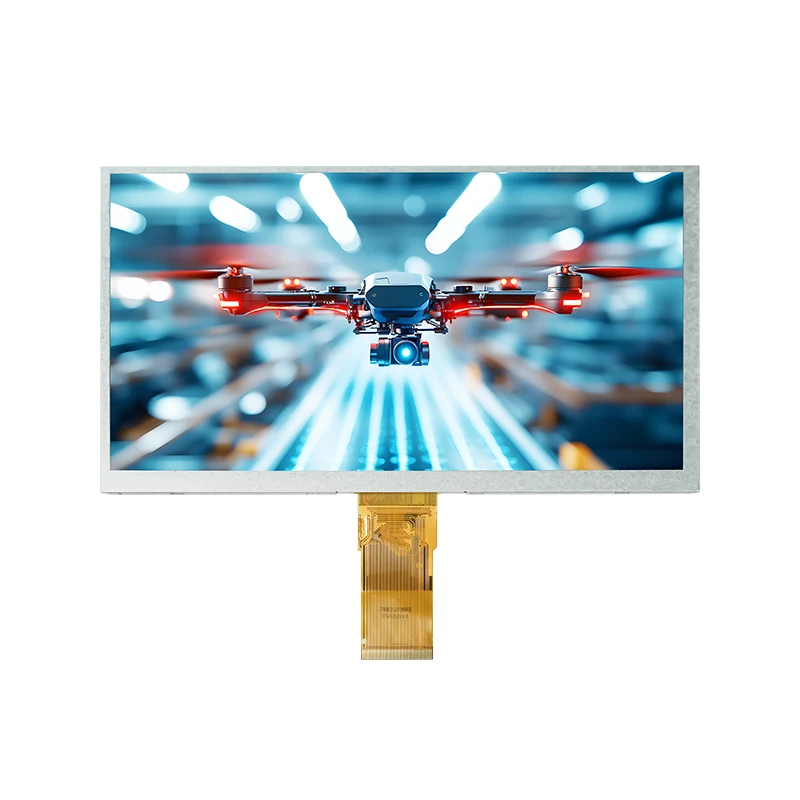

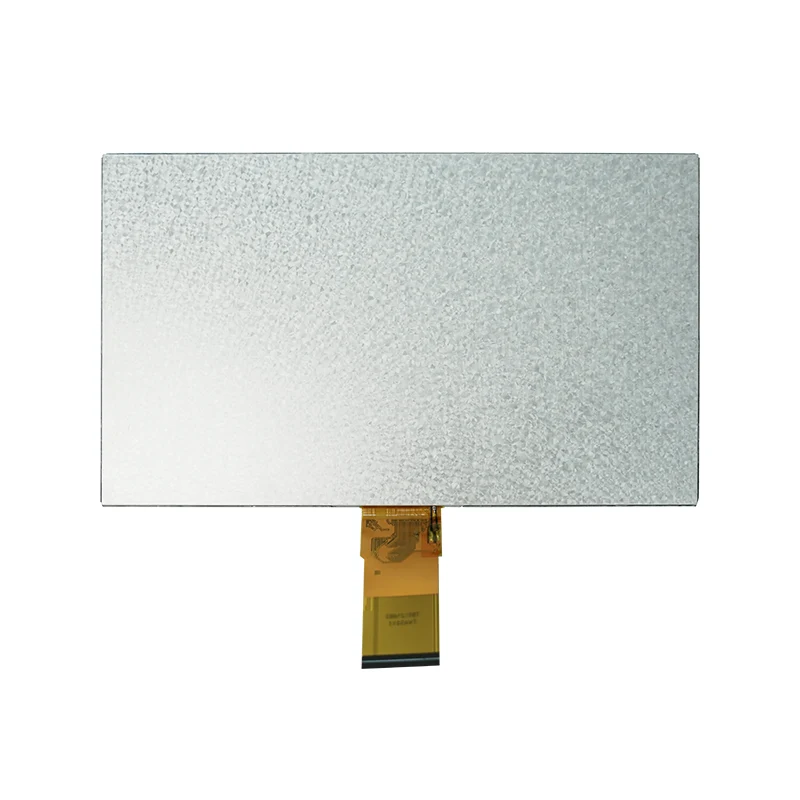

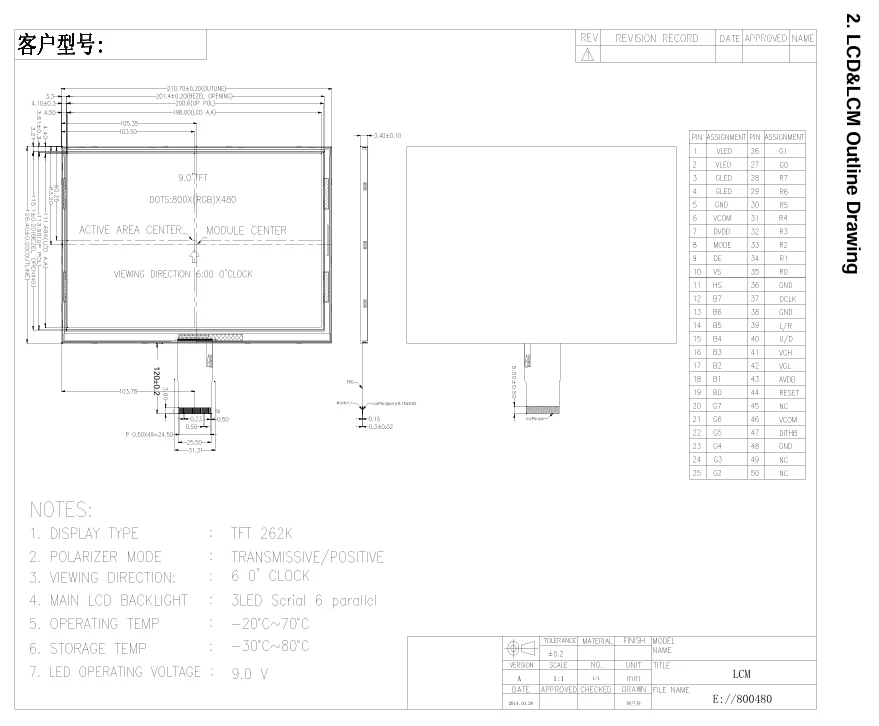

9,0 'HMI -neliö TFT LCD -näyttömoduuli

Ydinspesifikaatiot

Näyttökoko

9,0-tuumainen A-Si TFT-LCD (lähetys)

Ratkaisu

800 (RGB) × 480 pikseliä (RGB-arkki)

Näyttötila

Normaali valkoinen TN, kello 6 katselusuunta

Rajapinta

24-bittinen rinnakkainen RGB (MPU-rajapinta)

Virtalähteen jännite

Digitaalinen: 2,8–3,3 V (DVDD)
Analogi: 9,4–9,8 V (AVDD)
Portin jännite: VGH = 17–19 V, VGL = -6,6 ~ -5,4 V

Taustavalo

Valkoinen LED × 18 (kokonaisvirta: 120 mA)

Absoluuttiset enimmäisarvot

Käyttölämpötila

-20,0 ℃ ~ 70,0 ℃

Säilytyslämpötila

-30.0 ℃ ~ 80,0 ℃

Sähköominaisuudet

Digitaalinen toimitusjännite (DVDD)

3,0 V (min) / 3,3 V (tyyppi) / 3,6 V (Max)

Analoginen syöttöjännite (AVD)

9,4 V (min) / 9,6 V (tyyppi) / 9,8 V (Max)

Portti jännitteellä (VGH)

17 V (min) / 18 V (tyyppi) / 19 V (Max)

Portti pois jännite (VGL)

-6.6 V (min) / -6 V (tyyppi) / -5,4 V (Max)

Yleinen elektrodin ajosignaali (VCOM)

3,7 V (tyyppi)

Taustavalon eritelmät

LED eteenpäin jännite

9,0 V (TYP) / 9,9 V (Max)

Käyttöikä

20 000 tuntia

LED -LUMINANCE

≥3000 CD / m²

LCM -luminance

120 CD / m²

Ajoitusparametrit (vaakasuora)

DCLK -taajuus

33,3 MHz (TYP) / 50 MHz (Max)

Vaakasuora näyttöalue

800 DCLK

HS -pulssin leveys

1 DCLK (min) / 48 DCLK (tyyppi)

HS -takakuisti

88 DCLK

HS -etukuisti

40 DCLK
