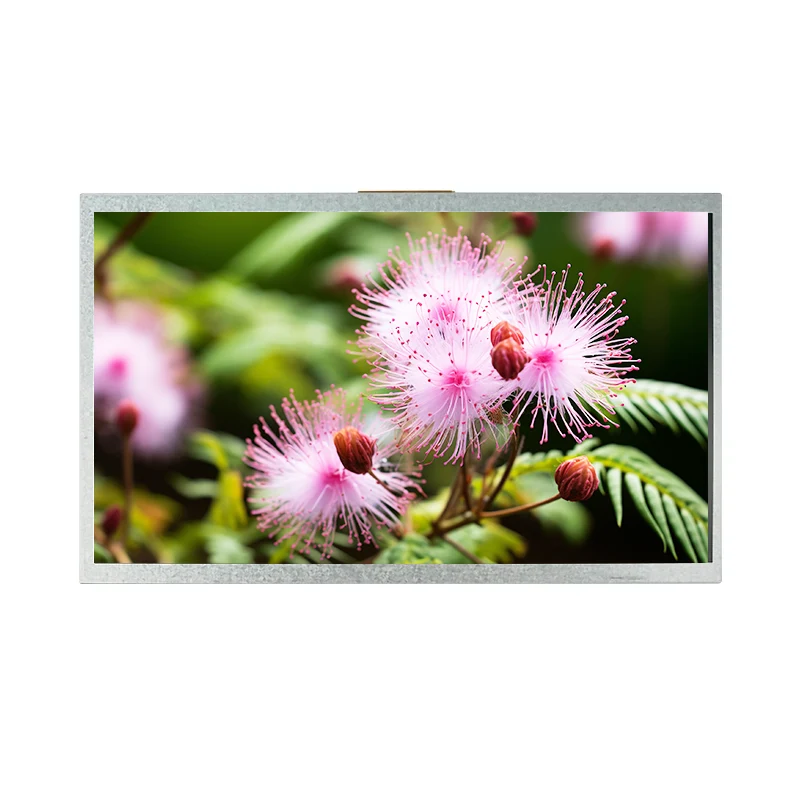

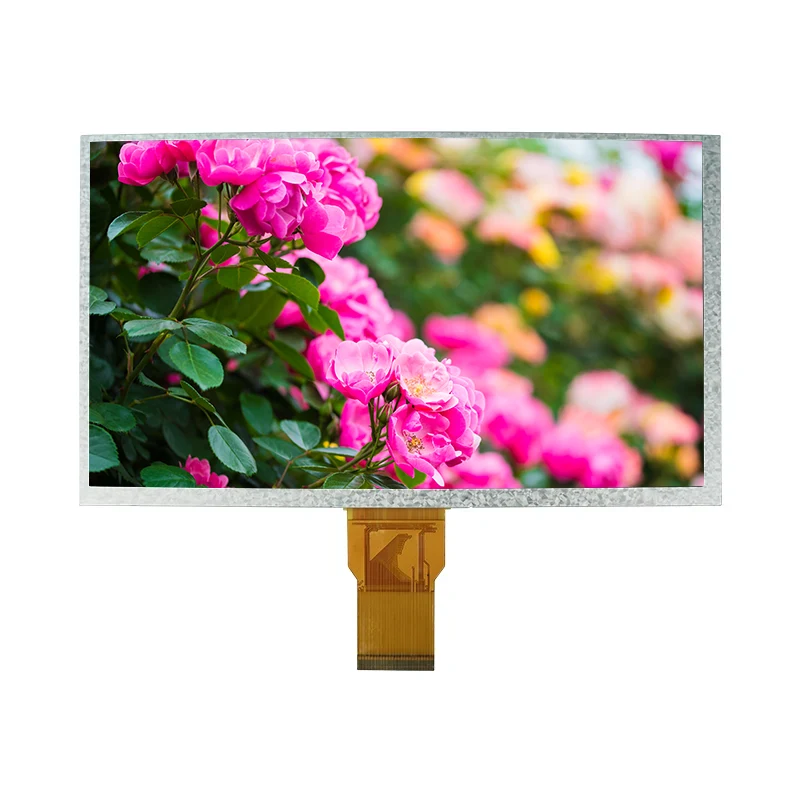

9,0 tuuman teollinen HDMI TFT LCD -näyttömoduuli

Tärkeimmät edut – Miksi tämä moduuli sopii suunnitteluusi

📐WVGA korkean resoluution selkeys

Selkeys 800 × 480 pikseliä RGB-raitajärjestelyllä tuottaa teräviä kuvia ja hienoa tekstiä käyttöliittymäliitäntöihin.

🔌Saumaton käyttöliittymäyhteensopivuus

24-bittinen rinnakkais-RGB (MPU-liitäntä) toimii useimpien teollisuus- ja kuluttajaohjaimien kanssa, mikä vähentää kehitystyötä.

❄️🔥Laaja lämpötila-alue

Toimii -10 ℃ - 60 ℃; säilytys -20 ℃ asti. Luotettava säätelemättömissä tehdaslattioissa tai ulkotiloissa.

💡Pitkäikäinen taustavalo

20 000 tunnin LED-käyttöikä minimoi seisokit ja vaihtokustannukset. 120 cd/m² luminanssi tarjoaa erinomaisen luettavuuden.

⚙️COGTekniikka ja välkynnän hallinta

Chip-on-Glass -pakkaus varmistaa tiiviyden, kun taas säädettävä VCOM (4,0–4,4 V) mahdollistaa hienosäädön minimaaliseen välkkymiseen.

🛠️Mukauttaminen valmis

Pienen erän koetilaukset hyväksytty. Mukautettava FPC, B/L, kosketuspaneeli ja laiteohjelmisto vastaamaan ainutlaatuisia vaatimuksiasi.

Tekniset tiedot

Yksityiskohdat

Sovellukset ja menestystarinat

Tämä 9,0" HMI-neliö TFT-LCD-moduuli on otettu menestyksekkäästi käyttöön useilla eri aloilla. Alla on tyypillisiä tapauksia ja todellisia esimerkkejä, joissa Tianfu Display auttoi asiakkaita saavuttamaan tavoitteensa.

🏭Teollisuusautomaatio – CNC-koneen ohjauspaneeli

Eurooppalainen konevalmistaja tarvitsi vankan näytön CNC-käyttöpaneeliinsa. Laaja käyttölämpötila (-10 ℃ - 60 ℃) ja COG-tiiviys mahdollistivat saumattoman integroinnin olemassa olevaan koteloon. Tulos: 30 % vähemmän kenttävirheitä ja yksinkertaisempi kokoonpano.

🏥Lääketieteelliset laitteet – Potilasvalvontaliittymä

Lääketieteellisten laitteiden käynnistystä varten toimitimme mukautetun FPC- ja taustavalosuunnittelun, joka sopii heidän kannettavaan näyttöön. Kontrastisuhde 350:1 varmistaa selkeän aaltomuodon näytön jopa kirkkaassa sairaalaympäristössä. 12 kuukauden takuu antoi heille luottamusta viranomaistoimituksiin.

🏠 Smart Home – Keskusohjauspaneeli

Älykäs kodin integraattori valitsi tämän moduulin 24-bittiseen RGB-liitäntäänsä, joka mahdollisti sujuvan animaation renderöinnin. Säädettävä VCOM auttoi poistamaan välkkymistä alhaisella kirkkaudella, mikä tehosti käyttäjää

kokemusta yökäytöstä.

📊Kaupallinen kioski – ulkoilmalipunmyyntiterminaali

Säilytyslämpötilan ollessa -20 ℃ moduuli selvisi talviolosuhteista ulkokioskeissa. 20 000 tunnin taustavalon käyttöikä vähentää huoltotarvetta, mikä pienentää asiakkaan kokonaiskustannuksia.

Räätälöintiasetukset

• FPC (Flexible Printed Circuit):Muokkaa kiinnitystä, pituutta tai muotoa liittimesi mukaiseksi.
• Taustavalo (B/L):Säädä kirkkautta, väriä tai LED-asettelua tiettyjen valaistusvaatimusten mukaan.
• Kosketuspaneeli: Lisääresistiivinen tai kapasitiivinen kosketus mukautetulla peittokuvalla.
• Laiteohjelmisto ja käyttöliittymä:Esilataa alustussekvenssit tai mukauta ei-standardeihin MCU-ajoituksia.
• Suojalasi ja optinen liimaus:Parantaa kestävyyttä ja optista selkeyttä.

Tuotanto- ja laatuvirtamme

1. Suunnittelu- ja suunnittelukatsaus:Tiimimme työskentelee kaavioidesi kanssa varmistaakseen yhteensopivuuden ja ehdottaakseen optimointeja.

2. Prototyyppien valmistus (2–3 viikkoa):Pienen erän näytteet validointia varten; iteratiivisia säätöjä tarpeen mukaan.

3. Luotettavuustestaus:Jokaiselle erälle suoritetaan lämpötilasykli-, tärinä- ja taustavalon ikääntymistestit sen varmistamiseksi, että vaatimukset täyttyvät.

4. Massatuotanto (3–6 viikkoa):COG-sidos, FPC-kokoonpano, taustavalon integrointi ja optinen tarkastus.

5,100 % lähtevä tarkastus:Viimeinen sähköinen, optinen ja visuaalinen tarkastus. Erän jäljitettävyyttä koskevat tiedot säilytetään 5 vuotta.

Tarjoamme myös täydellisen dokumentaation, mukaan lukien tietolomakkeet, alustuskoodin ja testiraportit – mikä antaa insinööreillesi mahdollisuuden integroida luottavaisesti.
