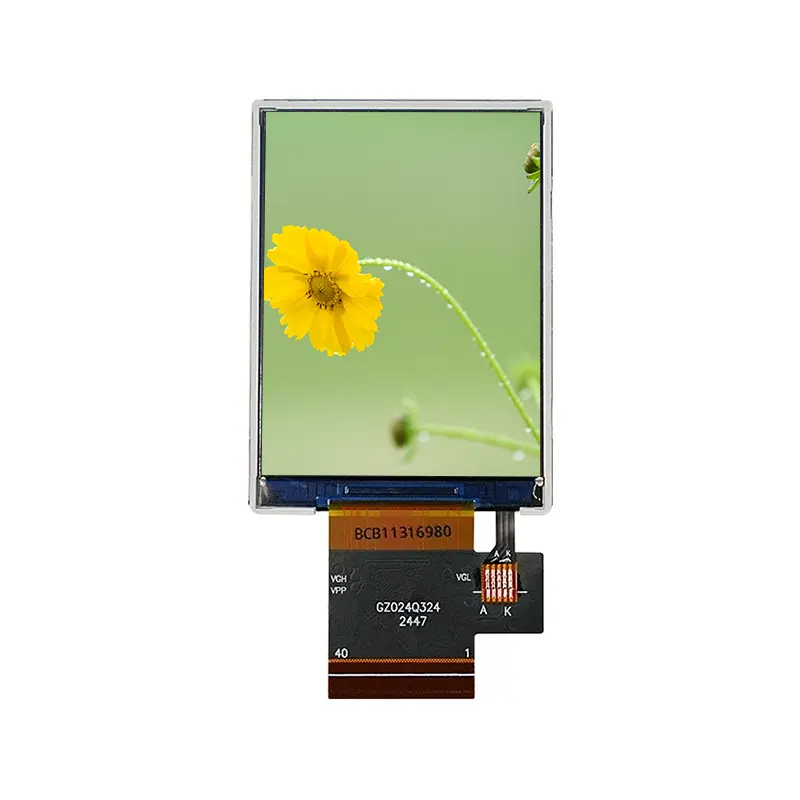

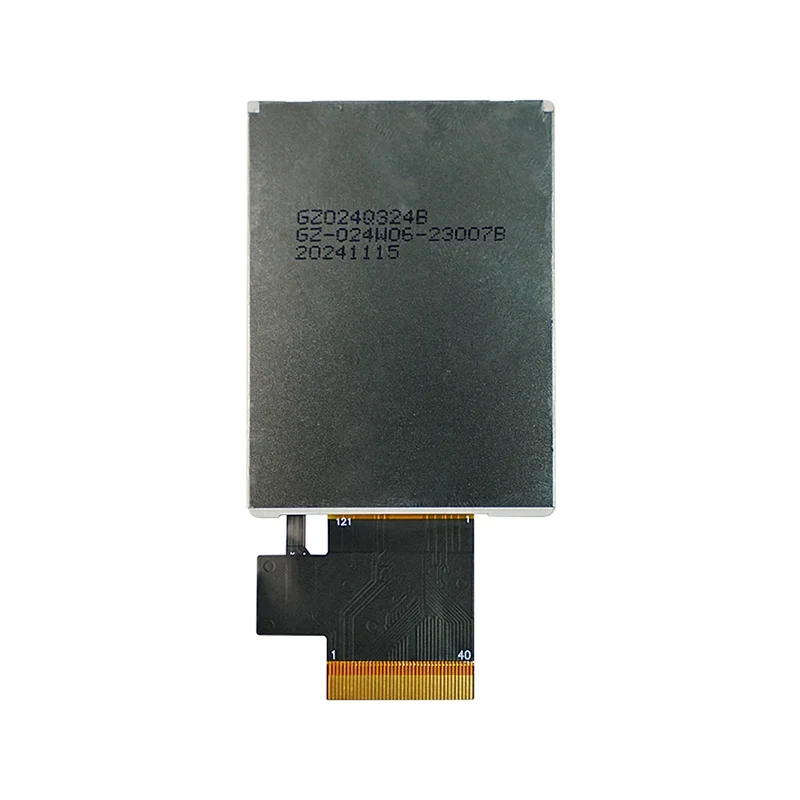

2,4 tuuman laajalämpötilainen TN TFT -LCD-näyttömoduuli

Pitkäaikaisena LCD-toimittajana ja valmistajana Kiinassa TF on aina keskittynyt korkealaatuisten tuotteiden tuottamiseen. 2,4' Wide Temp TN TFT LCD-näyttömoduuli on yhteensopiva yleisten mikro-ohjainten kanssa. Tyypillinen kirkkaus on 280–300 cd/m² ja kontrastisuhde 200:1.

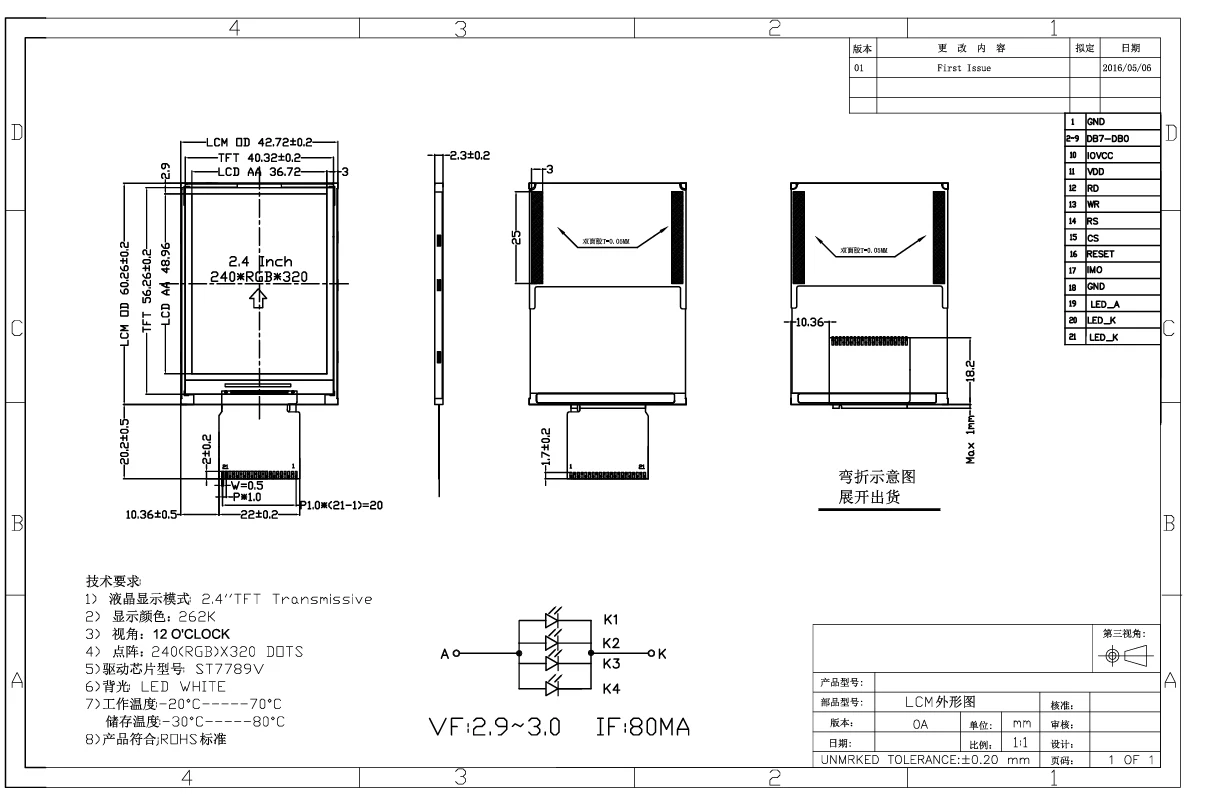

TFT LCD-näyttömoduulin tekniset tiedot

LCD-näyttömoduulin tiedot

Korkean luotettavuuden, alhaisen virrankulutuksen ja kompaktin rakenteen ansiosta tämä näyttömoduuli on ihanteellinen monenlaisiin sovelluksiin, jotka vaativat korkealaatuista graafista näyttöä:

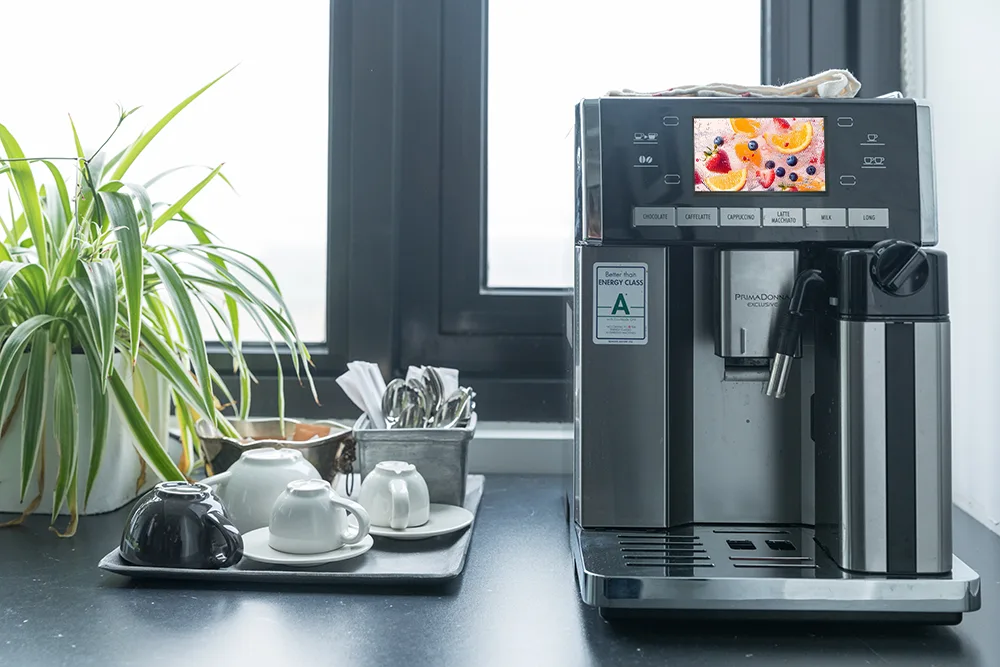

Kodinkoneet

Näyttöpaneelit älykkäille kodinkoneille, kuten pesukoneille, kuivausrummuille ja astianpesukoneille. TFT-moduulit pesuohjelmien, ajan, lämpötilan ja virhekoodien näyttämiseen, mikä parantaa käyttökokemusta ja tuotelaatua.

Teollinen ohjaus ja käyttöliittymä

Liitännät kompakteille PLC:ille, kojetauluille, anturitietojen näyttöruuduille ja tuotantolinjan valvontapäätteille.

Lääkintä- ja terveyslaitteet

Parametrien näyttöliitännät kannettaville monitoreille, verensokerimittareille ja infuusiopumpuille.

Kuluttajaelektroniikka

Kannettavat pelikonsolit, älykellon prototyypit, minivalokuvakehykset ja kämmenpäätteet.

IoT ja älykkään kodin järjestelmät

Näyttöyksiköt termostaateille, turvapaneeleille ja älykytkimille.

LG-luokan mukauttaminen: räätälöityjä näyttöratkaisuja, jotka on optimoitu ensiluokkaisille kodinkoneille

Emme toimita vain vakiotuotteita – olemme erinomaisia ​​tarjoamaan perusteellisen räätälöinnin, joka täyttää huippuluokan brändiasiakkaiden tiukat vaatimukset. Esimerkkinä onnistuneesta yhteistyöstämme LG-pesukoneissa, esittelemme koko syklin mukauttamiskykyämme kysynnän mukauttamisesta massatuotantoon.

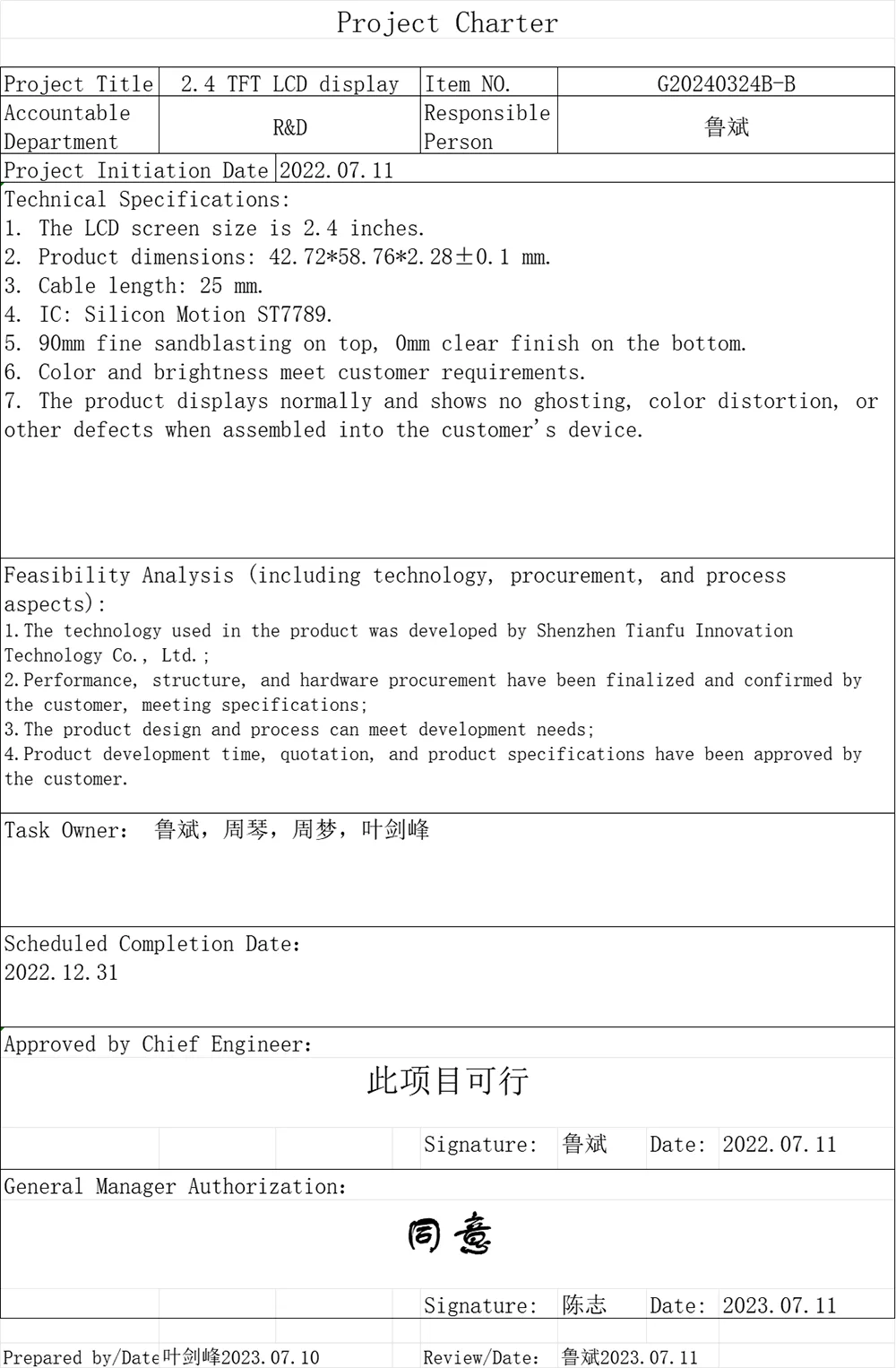

Räätälöintipalvelu toiminnassa: LG:n pesukoneprojektin tapaustutkimus

LG:lle toimitimme muutakin kuin erilliset näyttömoduulit – toimitimme täysin integroidun, räätälöidyn näyttöratkaisun:

Perusteellinen käyttöliittymän ja protokollan mukauttaminen: Optimoimme sopivan rinnakkaisliitännän ajoituksen sen pääohjaussirun ominaisuuksien perusteella varmistaen häiriöttömän ja kehyksettömän näytön päivityksen jopa käyttömoottorin aiheuttamassa voimakkaassa sähkömagneettisessa häiriöympäristössä.

Mukautettu taustavalo ja optinen viritys: Pesukonepaneelin hajaantuneen, läpäisevän akryylikannen kohdistamiseksi kalibroimme uudelleen taustavalon kirkkauden (vakain arvoon 300 cd/m²) ja tasaisuuden poistamalla reunojen varjostukset varmistaaksemme numeroiden ja kuvakkeiden pehmeän ja selkeän näytön erilaisissa ympäristön valaistusolosuhteissa.

Rakenteen vahvistaminen ja ympäristösopeutuminen: Säätimme FPC-kaapelin reititystä ja kestävyyttä asennusrakenteen ja sisätilan rajoitusten mukaan ja levitimme moduuliin kosteudenkestävän pinnoitteen, joka vastusti tehokkaasti pesuhuoneiden kosteaa ympäristöä.

Luotettavuuden validointi: Teimme yhteistyötä asiakkaan kanssa suorittaaksemme kohdennettuja stressitestejä, jotka ylittävät huomattavasti alan standardit, mukaan lukien jatkuva käyttö korkeissa lämpötiloissa ja korkeassa kosteudessa, kondensaatiosyklin testaus ja moottorin toimintaan liittyvä pitkäkestoinen tärinätestaus ja erinomainen testitietojen suorituskyky.

Tämä onnistunut yhteistyö on vakiinnuttanut asemamme ensiluokkaisten kodinkonevalmistajien suosimana näyttökumppanina.

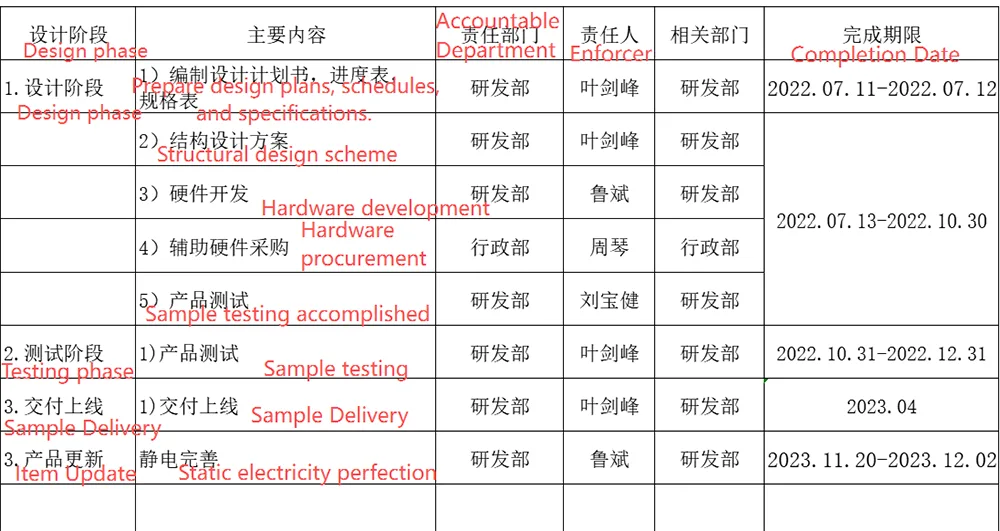

Kattavat räätälöintipalvelut ja prosessinkulku

Olemme luoneet järjestelmällisen räätälöintiprosessin, joka vastaa joustavasti ainutlaatuisiin tarpeisiisi, hyödyntäen kokemustamme johtavien asiakkaiden, kuten LG:n, palvelemisesta:

Vaatimusanalyysivaihe

Teemme tiivistä yhteistyötä laitteisto-, ohjelmisto- ja koneenrakennustiiminne kanssa määritelläksemme selkeästi näytön suorituskyvyn, liitäntöjen, rakenteen, käyttöympäristön ja kustannusten tavoitteet.

Laitteiston räätälöintiratkaisut

Sähköisen liitännän mukauttaminen: Tukee muuntamista ja tasonsovitusta useille liitännöille, mukaan lukien rinnakkaisliitännät 8080, SPI ja RGB.

Taustavalojärjestelmän mukauttaminen: Säädettävä LED-määrä, kirkkaus, värilämpötila, ajotapa ja himmennyskäyrä.

Ohjainlevyn optimointi: Piirisuunnittelu voidaan optimoida pääohjausalustaa varten häiriöntorjuntakyvyn parantamiseksi.

Rakenteellinen ja optinen räätälöinti

Muotokertoimen ja mittojen säätö: Moduulin kokonaiskoko, aktiivisen alueen suhde, FPC-pituus ja liittimen sijainti voidaan räätälöidä laitteesi rakenteen mukaan.

Optinen laminointiprosessi: Tarjoaa täyden laminoinnin (OGS) ilmarakojen poistamiseksi, mikä parantaa merkittävästi näkyvyyttä voimakkaassa valossa, kestävyyttä ja näytön selkeyttä.

Luotettavuus ja sertifiointituki

Laajennettu lämpötila-alue: Tarjoaa teollisuus- tai autotason ratkaisuja käyttölämpötila-alueella -30 °C - +85 °C.

Räätälöity testaus: Suunnittelee parannettuja validointisuunnitelmia tuotteen käyttöskenaarioiden perusteella (esim. tärinä, suolasuihku, UV-altistus).

Sertifiointiapu: Auttaa asiakkaita täyttämään asiaankuuluvien toimialojen tai alueiden turvallisuus- ja ympäristösertifiointivaatimukset.

Tuotannossamme käytetään täysin automatisoituja SMT- ja erittäin tarkkoja COG-sidosprosesseja, ja tärkeimmät toimenpiteet suoritetaan luokan 10 000 puhdastiloissa. Jokaiselle mukautetulle moduulille suoritetaan käynnistystestaus, signaalin eheystestaus, ikääntymistesti ja 100 % tarkastus varmistaakseen, että toimitettu laatu on identtinen prototyypin kanssa.
