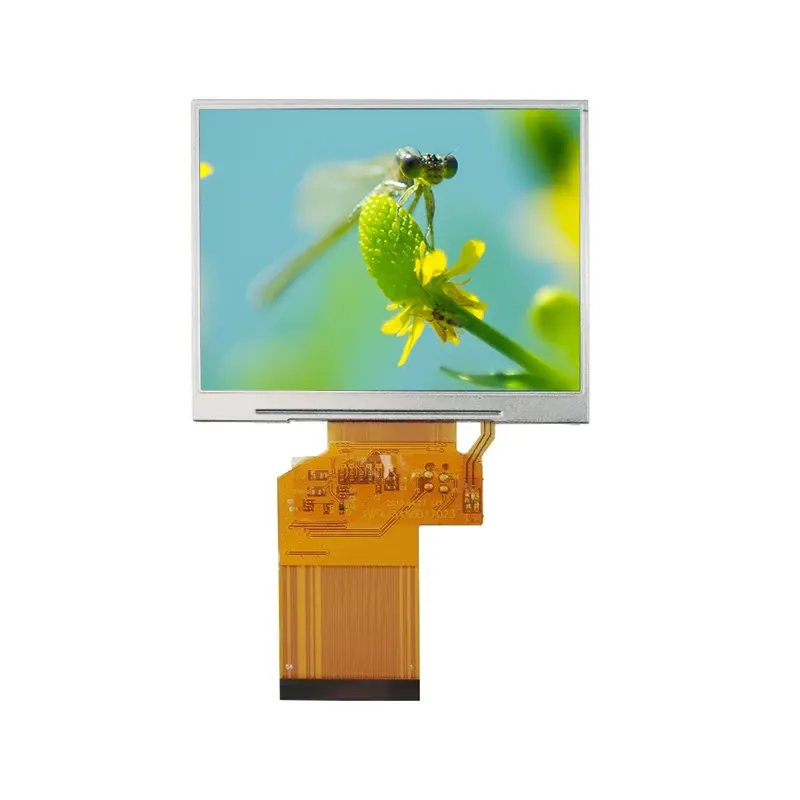

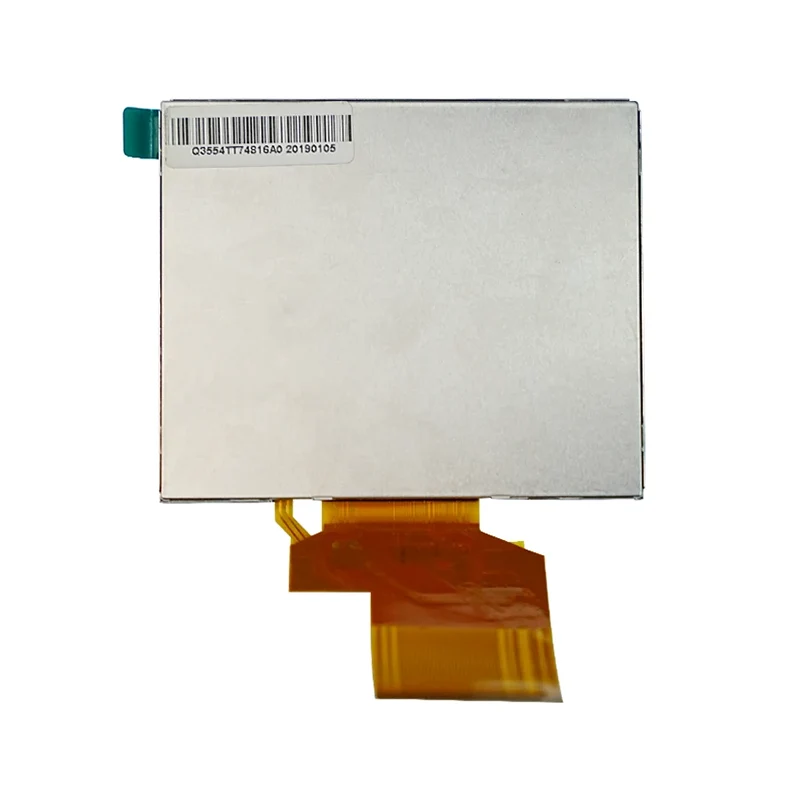

3,5" Industrial Standard TN TFT LCD-näyttömoduuli

Tianfu, kiinalainen LCD-valmistaja, joka on erikoistunut korkealaatuisiin, kustannustehokkaisiin ja muokattavissa oleviin näytöihin, tarjoaa 3,5 tuuman Industrial Standard TN TFT -LCD-näyttömoduulin. Tämä moduuli on suunniteltu vaativiin ympäristöihin, ja siinä on 320 × RGB × 240 resoluutio, 16,7 miljoonaa väriä ja HX8238D-ohjainpiiri, joka tukee monipuolisia liitäntöjä (24-bittinen RGB, Serial RGB, CCIR601/656) saumattomaan integrointiin teollisuusjärjestelmiin. Tärkeimmät tekniset tiedot sisältävät teollisuustason lämpötilan mukauttavuuden (-20 °C ~ +70 °C käyttö, -30 °C ~ +80 °C varastointi), 6-LED-taustavalo, 350:1 kontrastisuhde ja kompaktit mitat (76,90 × 63,9 × 3,26 mm).

Erittely

Tianfu 3,5 tuuman TFT LCD -näyttömoduulin tiedot

Käytetäänpä sitten ihmisen ja koneen välisessä käyttöliittymässä (HMI), tilan näyttömittareissa, kannettavien laitteiden näytöissä tai multimedian toistopäätteissä, 3,5 tuuman Industrial Standard TN TFT -LCD-näyttömoduuli tarjoaa selkeät, vakaat ja luotettavat näyttöratkaisut.

1. Teollisuuden ohjaus ja automaatio

· PLC-ohjauspaneelit ja ihmisen ja koneen rajapinnat (HMI)

· Kädessä pidettävät testilaitteet (monimittarit, oskilloskoopit)

· Teollisuusrobottien/automaation ohjauspaneelit

· Kaukosäädinyksiköt (nosturit, rakennuskoneet)

· Kannettavat tiedonkeruu- ja tarkastuspäätteet

2. Älykäs koti ja esineiden internet (IoT)

· Älykkään kodin ohjauspaneelit/Keskiohjausnäytöt

· Älykkäät seinäkytkimet

· Kodinkoneiden ohjauspaneelit (ilmastointilaitteet, pesukoneet, älykkäät jääkaapin ovet/jääpalakoneet, astianpesukoneet, uunit, höyryuunit, edestä täytettävät pesu-/kuivauskombot, älykäs ilmastointilaite/raitisilmajärjestelmän säätimet, älykkäät vedenlämmittimet)

3. Kulutuselektroniikka ja kaupalliset laitteet

· Kannettavat pelikonsolit, digitaaliset valokuvakehykset, kannettavat DVD-soittimet, Bluetooth-kaiuttimet/radionäytöt, POS-päätteet, tilauspäätteet, ajanottokoneet, elektroniset sanakirjat, varhaiskasvatuksen koneet/oppimislaitteet, elektroniset näppäimistöt, kaupalliset kädessä pidettävät päätteet (tilauspäätteet, viivakoodinlukijat)

Miksi yli 200 asiakasta valitsee edelleen meidät?

Keskeiset edut

• Monikäyttöinen liitäntä, joka takaa korkean yhteensopivuuden

Tukee rinnakkaista RGB:tä, sarja-RGB:tä ja CCIR656/601:tä samanaikaisesti, mikä mahdollistaa joustavan mukauttamisen erilaisiin pääohjausjärjestelmiin ja vähentää asiakkaiden laitteiston säätökustannuksia.

• Teollisuusluokan ympäristöön sopeutuvuus

Käyttölämpötila-alue -10 °C ~ +60 °C ja se on läpäissyt useita luotettavuustestejä, mukaan lukien korkean alhaisen lämpötilan säilytys, lämpötilan kierto, tärinä ja ESD, joten se sopii ankariin ympäristöihin.

• Optimoitu optinen ja kosketuskokemus

Ottaa käyttöön Newton-rengasta kestävän mattakalvon, joka poistaa häiriöhapsut ja varmistaa sujuvan kosketuksen; pinnan kovuus on ≥ 3H naarmuuntumiskestävyyden vuoksi, ihanteellinen korkeataajuisiin käyttöskenaarioihin.

• Tarkka mekaaninen rakenne ja helppo koottava muotoilu

Tarjoaa useita avainmittoja, mukaan lukien AA, OD, VA ja kumikehys, mikä helpottaa asiakkaiden rakenteellisten reikien avaamista ja laminointisuunnittelua sekä alentaa kokoonpanon vaikeutta.

• Laaja jännitesyöttö ja alhainen virrankulutus

Sisältää laajan 2,6 V–3,6 V:n jännitetuloalueen, alhainen herkkyys virransyötön vaihteluille, sopii akkukäyttöisiin tai teollisiin virtalähteisiin.

Luotettu LCD-kumppanisi, jolla on 16 vuoden erikoiskokemus --- Tianfu

Kun vertaat useita toimittajia parametrien ja hintojen lisäksi, haluamme välittää ainutlaatuisen arvomme pienen ja keskikokoisena valmistajana, jolla on yli 16 vuoden kokemus nestekidenäyttöteollisuudesta. Kun valitset meidät, saat enemmän kuin pelkän näyttömoduulin – saat vakaan, luotettavan ja erittäin reagoivan pitkäaikaisen kumppanin.

✅ Tunnemme tuotteemme, ja mikä tärkeintä, ymmärrämme tarpeesi

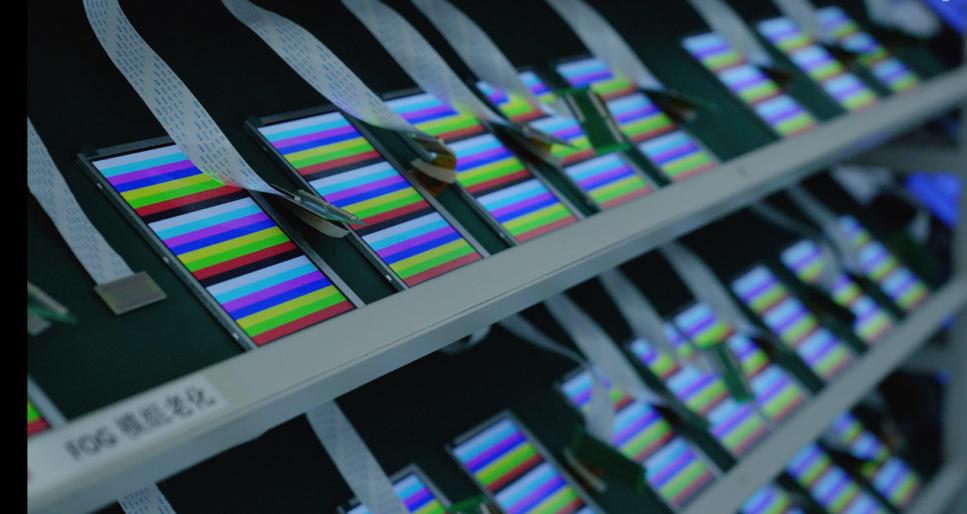

· Todistetut valmistusprosessit: 16 vuoden kokemus on antanut meille perinteisten ohjainpiirien, kuten HX8238D:n, soveltamisen perusteellisen hallinnan. COG-sidoksesta ja ITO-kalvolaminoinnista ikääntymistesteihin ja 100-prosenttiseen tarkastukseen olemme luoneet kypsät ja vakaat tuotantotyönkulut, jotka varmistavat, että jokainen vastaanottamasi moduuli tarjoaa tasaisen suorituskyvyn, luotettavuuden ja kestävyyden.

· Kipukohtaan kohdistettu suunnittelu: Moduulin moniliittymäyhteensopivuus (RGB/CCIR) ja teollisuustason laajan lämpötilan toleranssi ovat tulosta suunnittelun optimoinneista, jotka perustuvat laajaan asiakaspalautteeseen. Ymmärrämme, että pienet ja keskisuuret erät asiakkaat tarvitsevat "monipuolisen" ja vankan näytön täyttääkseen useiden projektien erilaiset vaatimukset.

✅ Keskinkertainen mittakaavamme tarkoittaa parempaa keskittymistä ja joustavuutta

· Nopea reagointi ja viestintä: Ei suurille yrityksille tyypillisiä raskaita menettelyjä. Kokeneet insinöörit tai projektipäälliköt käsittelevät suoraan tekniset tiedustelut, spesifikaatiovahvistukset tai muutospyyntösi, ja vastausajat mitataan tunneissa päivien sijaan.

· Joustava räätälöintituki: Tarvitsetpa FPC-pituuden, liitännän pinoutin, taustavalon kirkkauden säätöjä tai tiettyjen laiteohjelmiston alustuskoodien pienen erän mukauttamista, meillä on valmiudet nopeaan suunnitteluun. 500 yksikön tilaustasi käsitellään samalla prioriteetilla kuin avainasiakkaita.

· Keskittynyt arvo: Olemme erikoistuneet pienten ja keskikokoisten TFT- ja kosketusnäyttöjen valmistukseen. Kaikki prosessiparannukset ja laadunvalvontatoimenpiteet keskittyvät tähän ydinliiketoimintaan. Se, mitä saat, on keskittyneelle asiantuntemukselle omistautuneen tiimin tulos.

✅ Arvostamme mainettamme, varmistamme hallitun laadun ja vakaan toimituksen

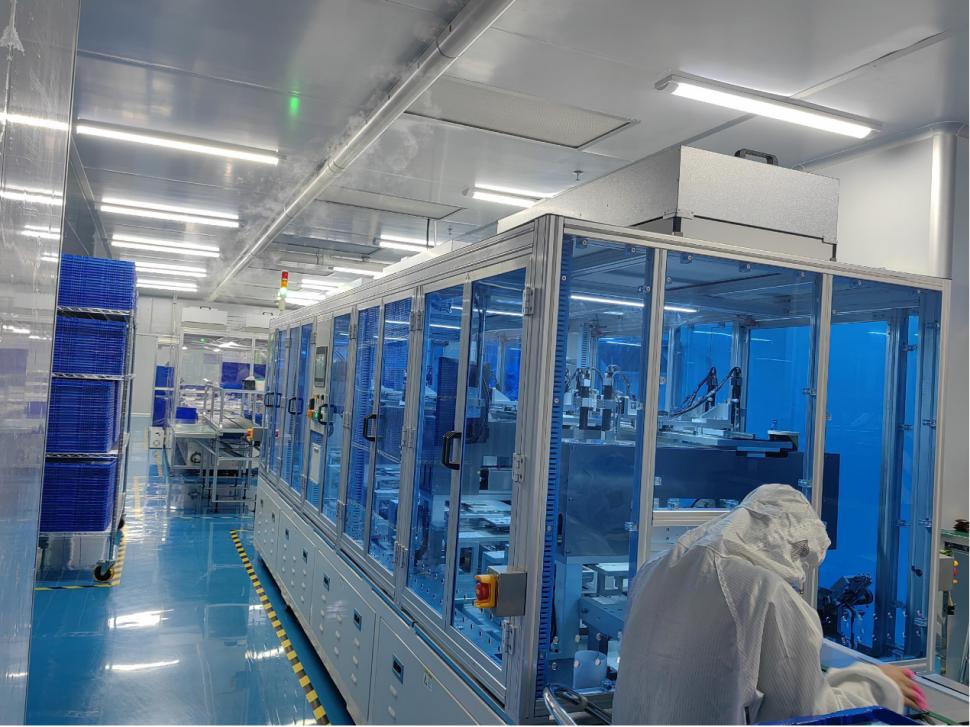

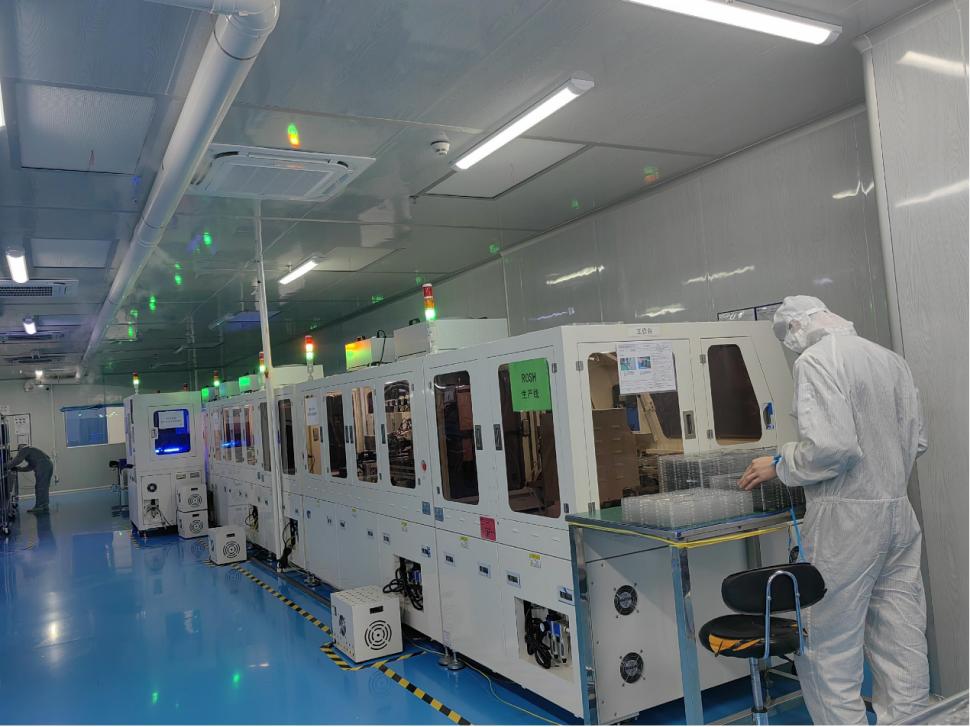

· Täysiaikainen sisäinen hallinta: Materiaalihankinnasta ja SMT-sijoituksesta moduulien kokoonpanoon ja testaukseen, kaikki kriittiset prosessit suoritetaan omissa tiloissamme. Tämä varmistaa täyden laadun jäljitettävyyden ja valvonnan eliminoimalla ulkoistamisesta aiheutuvat laadunvaihtelut.

· Pitkäaikainen toimitussitoumus: Ymmärrämme täysin tuotteen elinkaaren merkityksen projekteillesi. Klassisille komponenteille, kuten HX8238D:lle, olemme luoneet turvallisen varastojärjestelmän ja voimme tarjota taatun jatkuvan toimituksen, joka tukee pitkäaikaisia ​​tuotantotarpeitasi ilman huolta.

· Läpinäkyvä yhteistyö: Tarjoamme mielellämme yksityiskohtaisia ​​tietolomakkeita, testiraportteja ja jopa prosessiesittelyjä. Uskomme, että vain asiakkaiden tehdessä tietoisia ostopäätöksiä voidaan rakentaa pitkäaikaisia ​​kumppanuuksia.

✅ Kattava ennakko- ja jälkimyyntituki

· Käyttövalmis kehitystuki: Jokaisessa moduulissa on selkeät käyttöliittymämääritykset, validoidut ohjainkoodit (yhteensopivia yleisten MCU-alustojen kanssa) ja kaavaviitteet, mikä vähentää merkittävästi suunnittelijoidesi virheenkorjausaikaa.

· Tuotannon käyttöönottoapu: Jos käytät moduulejamme ensimmäistä kertaa, voimme tarjota ohjeita juottamisesta, kokoonpanon varotoimista ja yksinkertaisesta toiminnallisesta testauksesta, mikä auttaa sinua saavuttamaan sujuvan massatuotannon.

· Luotettava laadunvarmistus: Kaikille moduuleille tehdään 100-prosenttinen sähkötestaus ja näytteenoton luotettavuustarkastukset ennen toimitusta, ja niillä on 12 kuukauden laatutakuu.

Yhteenvetona meidän valitseminen tarkoittaa luotettavan kumppanin valitsemista, joka tarjoaa:

Tuotteet on jalostettu 16 vuoden kokemuksella alalta + Ketterä reagointi pienten ja keskisuurten yritysten räätälöintitarpeisiisi + Tiukka laadunvalvonta ikään kuin omaa brändiämme turvaamassa.

Emme ehkä ole markkinoiden suurin toimittaja, mutta olemme sitoutuneet olemaan se, joka ymmärtää sinua parhaiten ja tarjoaa sinulle parhaan mielenrauhan.

faq

Q1: Tukeeko tämä näyttö kosketustoimintoa?

Kyllä, tässä moduulissa on resistiivinen kosketusnäyttö (ITO-kalvo), joka tukee yhden pisteen kosketusta. Siinä on vakiona 4-johtiminen resistiivinen liitäntä ja se vaatii ulkoisen kosketusohjauspiirin tai MCU:n, jossa on sisäänrakennettu ADC.

Q2: Voitko tarjota version kapasitiivisella kosketuksella?

Nykyisessä vakioversiossa on resistiivinen kosketus. Kapasitiivista kosketusta varten (tukee monipistekosketusta) ota yhteyttä mukauttamiseen.

Q3: Mitä eroa on CCIR656:n ja CCIR601:n välillä käyttöliittymässä? Miten minun pitäisi valita?

CCIR656 on sulautettu synkronointisignaalimuoto (käytetään yleisesti digitaalisissa videovirroissa), kun taas CCIR601 on erillinen synkronointisignaalimuoto. Jos prosessorisi tuottaa standardinmukaisia ​​ITU-R BT.656/BT.601 -videosignaaleja (esim. tietyt multimediaprosessorit), suora yhteys on mahdollista. Jos olet epävarma, ilmoita pääohjausmallisi, niin autamme valinnassa.

Q4: Voidaanko käyttölämpötila-alue -10°C ~ +60°C laajentaa laajemmalle alueelle?

Vakiotuotteella on tämä lämpötila-alue. Teollisuuden laajan lämpötilan vaatimuksissa, kuten -30 °C ~ +80 °C, voidaan keskustella räätälöimisestä, joka yleensä sisältää nestekidemateriaalien ja valmistusprosessien säätöjä.

Q5: Onko saatavilla vastaavia ohjainkortteja tai sovitinkortteja?

Voimme tarjota RGB-sovitinkortteja ja kosketussovitinkortteja (mukaan lukien kosketuspiirit) piirisuunnittelun yksinkertaistamiseksi. Ota yhteyttä myyntitiimiimme saadaksesi lisätietoja.

Tuotanto ja käyttö liittyvät

Q6: Mikä on moduulin ESD-suojaustaso?

Moduuli on läpäissyt ESD-testit ±8kV (ilmapurkaus) / ±4kV (kosketuspurkaus), mikä täyttää yleisten teollisuusympäristöjen vaatimukset. Tuotekoteloa suunniteltaessa suositellaan asianmukaisten maadoitus- ja eristystoimenpiteiden toteuttamista.

Kysymys 7: Aiheuttaako 15 ms:n vasteaika liikkeen epäterävyyttä?

15 ms on tyypillinen harmaasta harmaaseen vasteaika, joka riittää useimpiin skenaarioihin, kuten teolliseen ohjaukseen, instrumentointiin ja interaktiivisiin liitäntöihin. Nopeaa videotoistoa varten (esim. yli 30 fps) on suositeltavaa arvioida todellinen dynaaminen kuvan suorituskyky.

Q8: Miten moduulin taustavalo on kytketty?

Moduuli itsessään ei sisällä taustavalon ohjainpiiriä, mutta siinä on LED-taustavalonastat (yleensä +3,3 V ja GND). Sinun on liitettävä ulkoinen vakiovirtalähde tai taustavalon ohjainpiiri. Virta riippuu taustavalon LEDien sarja-rinnakkaiskokoonpanosta (tyypillinen arvo: noin 60-100mA).
