2,7 '300 NIT -standardi IPS TFT LCD -näyttömoduuli

Moduulityyppi

2,7 "TFT/16M -väri

Ratkaisu

960 × 240 pikseliä (graafinen piste-matriisi)

Rajapinta

SPI & RGB

Näyttötila

Läpäisevä TFT

Taustavalo

Valkoinen LED (yhdensuuntainen)

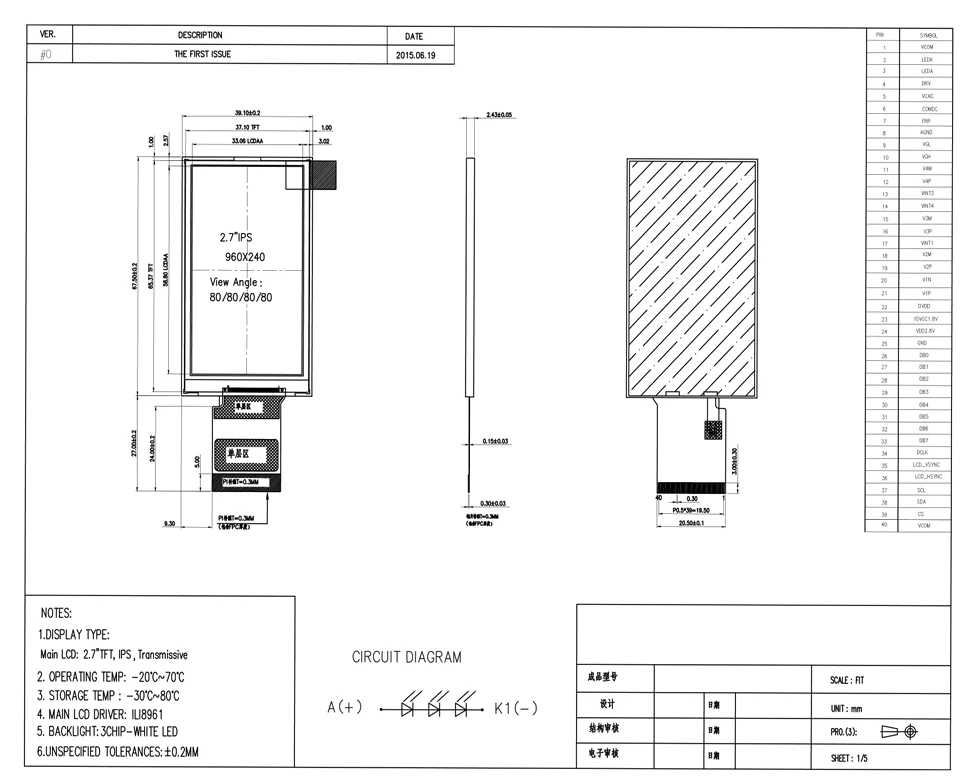

Mekaaniset mitat

39,1 (W) × 67,5 (H) × 2,4 (t) mm (FPC suljettu)

Aktiivinen alue

33,06 (W) × 58,80 (h) mm

Pikseli

0,18375 (W) × 0,13775 (H) mm

Sähköspesifikaatiot

· Logiikkajännite (VDD): 3,0–3,6 V (TYP. 3.3 V)

· Syöttöjännite (VIH): 0,8 × IOVCC IOVCC: lle

· Syöttöjännite (VIL): -0,3 V -0,2 × IOVCC

· Nykyinen kulutus: 8mA (typ.)

Taustavalon eritelmät

· Jännite: 8,7–10,2v

· Nykyinen: 15–25 mA

· Käyttölämpötila: -20 ° C - +70 ° C

· Varastointilämpötila: -30 ° C - +80 ° C

Ajoitusominaisuudet

· Clkin -taajuus: 13,5–30MHz (TYP. 27MHz)

· HSD -ajanjakso: 1024–1907 Clkin Cycles

· Pystysuuntainen synkronointi: 242,5–450,5H (NTSC/PAL)
