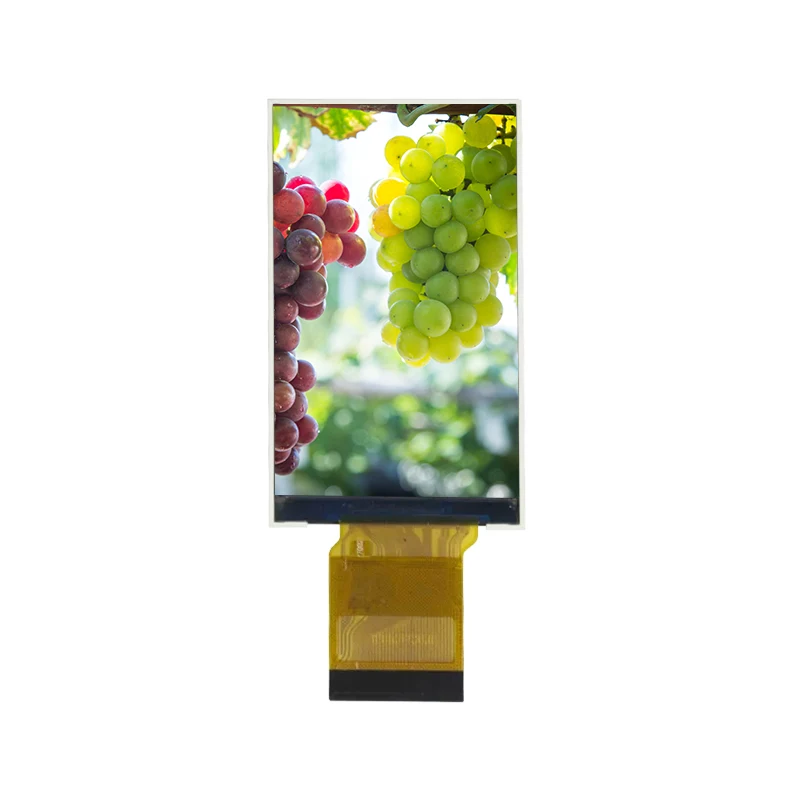

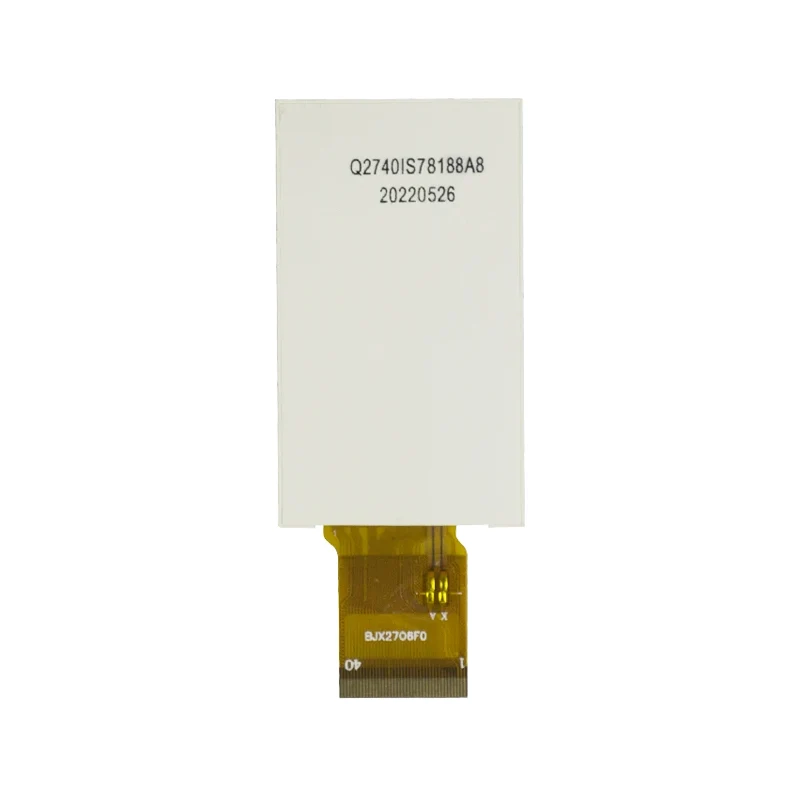

3,92 tuuman laajalämpötilainen IPS TFT -LCD-näyttömoduuli

Ammattimaisena kiinalaisena LCD-valmistajana ja räätälöitynä toimittajana Tianfu esittelee tämän 3,92 tuuman leveän lämpötilan IPS TFT -LCD-näyttömoduulin, joka korostaa korkeaa kustannustehokkuutta ja luotettavuutta. Tämä moduuli käyttää ST7796-ohjainpiiriä, siinä on 320 × 320 -resoluutio ja 16,7 miljoonan värin tuki, joka tuottaa selkeitä, yksityiskohtaisia ​​ja vakaita kuvia 3,92 tuuman IPS-näytöllä, jossa on laajat katselukulmat. Tuotteella on laajat käyttölämpötila-ominaisuudet (-20 °C - +70 °C), joten se sopii ankariin ympäristöihin, kuten ulkokäyttöön, teollisuus- ja autosovelluksiin. Se tukee myös MCU/SPI-liitäntöjä ja laajaa jännitealuetta (2,5 V–3,6 V), joten se on ihanteellinen kannettaville ja pienitehoisille laitteille.

Mihin se pystyy?

Reaaliaikainen tiedon visualisointi: Näyttää selkeästi grafiikan, kuvakkeet, tekstin ja dataliitännät

Ihmisen ja koneen välisen käyttöliittymän ydin (HMI): Tarjoaa käyttäjille intuitiivisen kosketus- tai painikepohjaisen interaktiivisen käyttöliittymän

Pienitehoinen toiminta: Laaja jänniterakenne (2,5 V–3,6 V), ihanteellinen akkukäyttöisille tai kannettaville laitteille

Vakaa suorituskyky laajalla lämpötila-alueella: Toimii luotettavasti ankarissa ympäristöissä -20 °C - +70 °C, mikä takaa luotettavuuden ulkokäyttöön, teollisuus- ja autosovelluksiin

Erittely

Tianfu 3,92' Wide Temp IPS TFT LCD-näyttömoduulin tiedot

Kannettavat näytöt: näyttää selkeästi sykkeen, veren hapen ja verenpaineen aaltomuodot. Kädessä pidettävät diagnostiikkalaitteet: Ultraäänikuvauksen ja kehon lämpötilan mittauslaitteiden liitännät

Autot ja liikenne

Autojen keskusohjauksen apunäytöt: Näyttö ilmastointilaitteen ohjaukseen ja rengaspaineiden valvontaan. Sähköajoneuvojen kojetaulut: Näyttö akun varaustasolle, nopeudelle ja navigointihälytyksille

Teollisuusautomaatio ja käyttöliittymä

Teolliset ohjauspaneelit: PLC-tilan valvonta ja tuotantolinjan tietojen visualisointi

Smart Home Control -näytöt: Integroitu käyttöliittymä turvallisuuteen, lämpötilan säätöön ja valaistukseen

Testaus- ja mittauslaitteet

Oskilloskoopit ja spektrianalysaattorit: Reaaliaikainen aaltomuodon renderöinti

Älykkäät sähkömittarit ja energianhallinta: Virrankulutuskäyrät ja hälytystietojen näyttö

Kulutuselektroniikka ja älylaitteet

Älykellot/kuntolaitteet: Mukautettu pyöreän käyttöliittymän suunnitteluun

Kodinkonepaneelit: Interaktiiviset rajapinnat kahvinkeittimille ja uuneille.

Laadunvalvonta on toimintamme ytimessä.

Luotettavuustestaus (toimialastandardien mukainen)

Korkean lämpötilan säilytystesti: Jatkuva toiminta 240 tuntia 80 °C:ssa, kaikki toiminnot säilyvät palautumisen jälkeen.

Alhaisen lämpötilan varastointitesti: Jatkuva altistus 240 tunnin ajan -30 °C:ssa ilman nestekiden jäätymistä tai toimintahäiriötä.

Käyttötesti korkeassa lämpötilassa ja kosteudessa: Jatkuva käyttö 240 tunnin ajan 60 °C:ssa ja 90 % suhteellisessa kosteudessa ilman korroosiota tai näyttövirheitä.

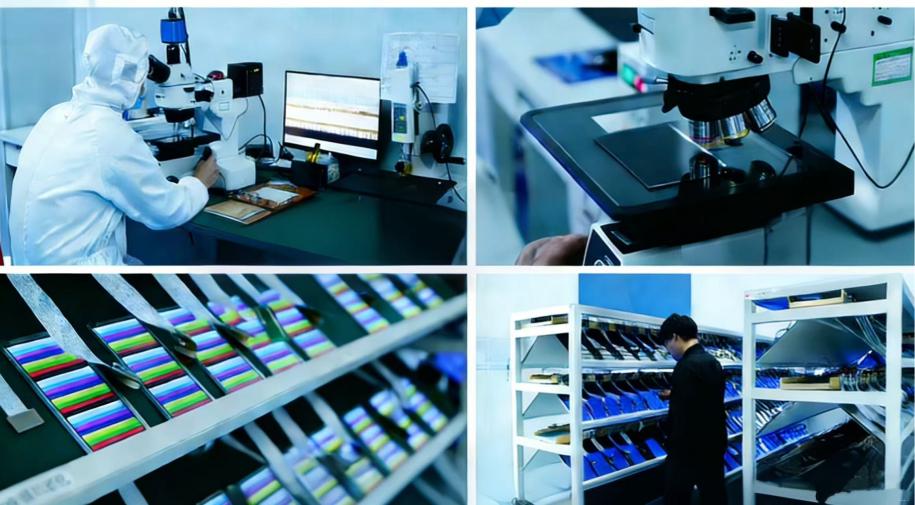

Tuotanto- ja laadunvalvontastandardit

Täysin automatisoitu SMT-kokoonpano: varmistaa tasaisen juotoslaadun.

100 % käynnistystarkastus: Pikselitestaus, värien tasaisuuden analyysi ja taustavalon suorituskyvyn tarkistus.

Palamistesti: 48 tuntia jatkuvaa käyttöä huoneenlämmössä alkuvaiheen viallisten tuotteiden poistamiseksi.

Kuinka voimme mukauttaa LCD-näytön sinulle?

Räätälöintipalvelut ja prosessinkulku

Mukautettavat vaihtoehdot

Liitännän säätö: SPI/MCU-prioriteettikonfiguraatio ja pin-sekvenssin sovitus.

Taustavalon viritys: Kirkkauden, värilämpötilan (2700K–6500K) ja himmennystavan (PWM/analoginen) mukauttaminen.

Pintakäsittely: Häikäisyä estävä pinnoite, sormenjälkiä estävä pinnoite ja kiiltävä/mattalaminointivaihtoehdot.

Muototekijän muokkaus: FPC-pituuden ja liitännän sijainnin säätö, tuella mukautettua rei'itystä.

Kosketusnäytön integrointi: Resistiivinen/kapasitiivinen kosketusnäyttö (tukee jopa 10 pisteen kosketusta).

Prosessin kulku

Vaatimusanalyysi: Teknisen tiimin kuuleminen resoluution, käyttöliittymän ja ympäristövaatimusten vahvistamiseksi.

Ratkaisusuunnittelu: Piirikytkentäkaavioiden ja ohjaimen alustuskoodin tarjoaminen (yhteensopiva Arduino, STM32, Raspberry Pi kanssa).

Näytteen valmistus: 3–5 testinäytteen toimitus 5–7 työpäivän sisällä.

Varmistus ja virheenkorjaus: Apua näytön testaamiseen, virrankulutuksen optimointiin ja lämpötilan nousun testaamiseen.

Pieneräkoetuotanto: Ensimmäinen erä 50–500 yksikköä, mukana tarkastusraportit.

Massatuotanto: Toimitus 15–20 päivän sisällä erän laatudokumentaation kanssa.
