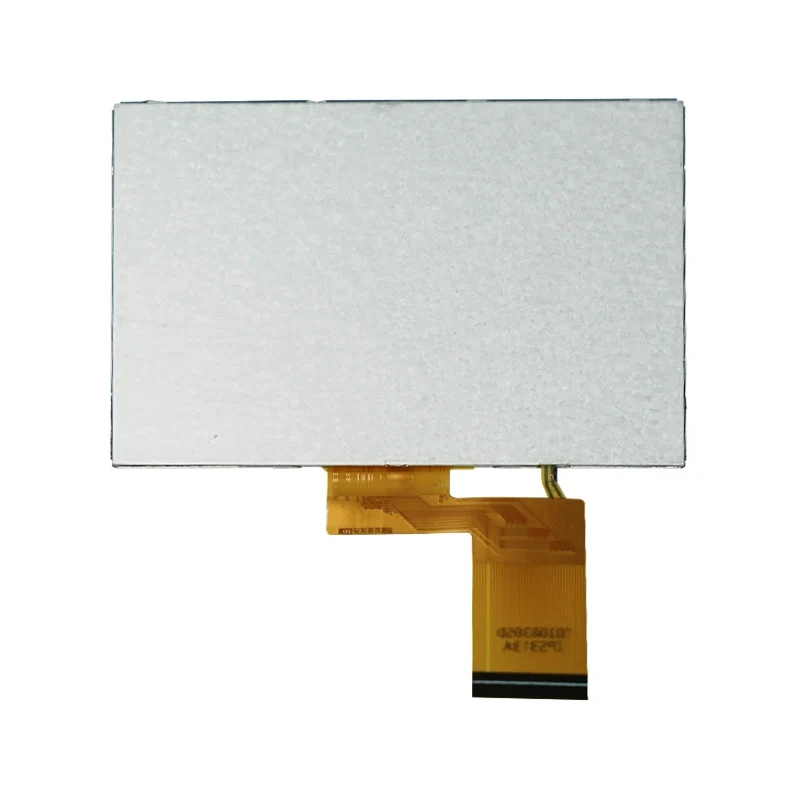

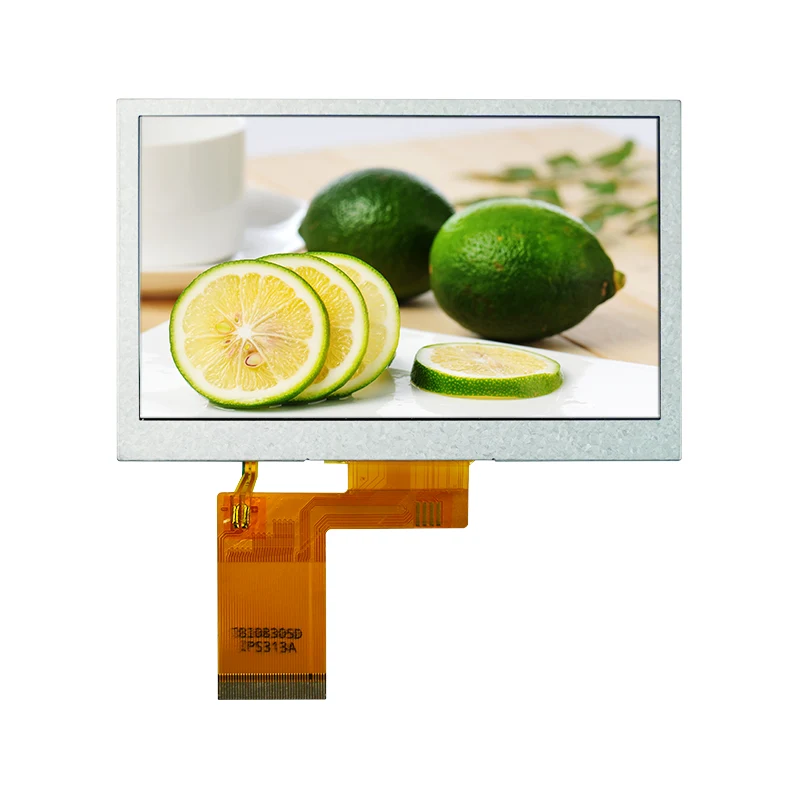

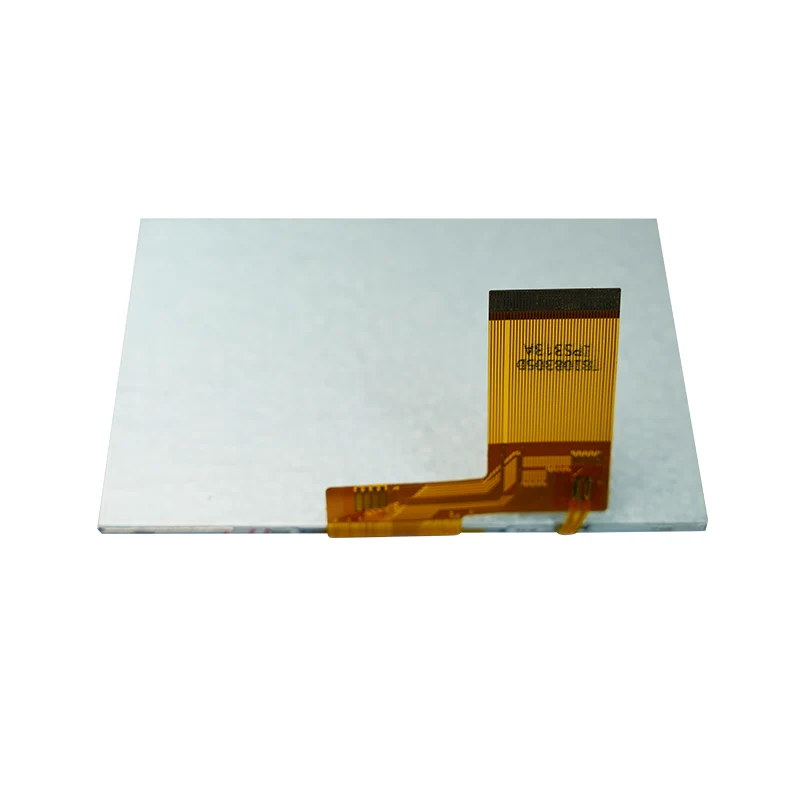

4,3" Transmissive IPS Color TFT LCD-näyttömoduuli

Ydinominaisuudet

• High Brightness -näyttö: Tyypillinen 500 cd/m² (vähintään 450 cd/m²) kirkkaus takaa selkeän näkyvyyden jopa voimakkaassa ympäristön valaistuksessa.

• Laaja lämpötilakäyttö: Tukee käyttölämpötila-aluetta -20°C - 60°C, sopii teollisuusympäristöihin.

• Laajat katselukulmat: Tyypillinen vaakasuuntainen katselukulma 70° ja pystysuuntainen katselukulma 45°–60°, mikä mahdollistaa miellyttävän katselun useista eri kulmista.

• Nopea vaste: Tyypillinen vasteaika 20 ms, ihanteellinen dynaamisten kuvien näyttämiseen.

• Energiaa säästävä rakenne: Toimii alhaisella 3,2 V:n jännitteellä ja optimoitu tehokkuus valkoiselle LED-taustavalolle.

Tianfun räätälöity 4,3 tuuman transmissiivinen IPS-väri-TFT-LCD-näyttömoduulin määritys

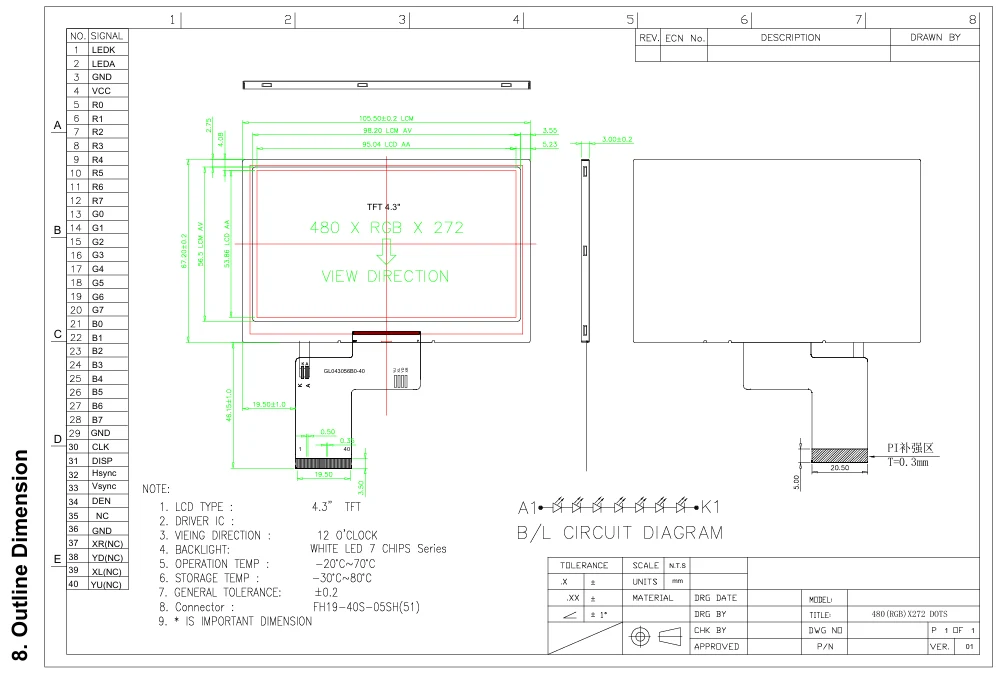

Tianfu 4,3' Transmissive IPS Color TFT LCD-näyttömoduulin tiedot

4,3 tuuman läpäisevää IPS Color TFT LCD -näyttömoduulia käytetään useilla aloilla seuraavasti:

Teollisuuden automaatio ja ohjaus

• Teolliset HMI-paneelit: tuotantolinjan valvonta, laitteiden tilan näyttö

• Testaus- ja mittauslaitteet: Oskilloskooppi, spektrianalysaattorin näyttöliitännät

• PLC-ohjauspäätteet: Ihmisen ja koneen rajapinnat tehdasautomaatiojärjestelmiin

Auto- ja kuljetusjärjestelmät

• Ajoneuvon sisäiset navigointinäytöt: Auton jälkimarkkinanäytöt

• Julkisen liikenteen tiedot: Bussipysäkkien saapumisjärjestelmät, lipputerminaalit

• Rakennuskoneiden instrumentit: Kaivinkone, nosturin käyttöpaneelit

Lääketieteen ja terveydenhuollon laitteet

• Kannettavat lääketieteelliset laitteet: näyttö, diagnostisten laitteiden näytöt

• Health Monitoring Terminals: Yhteisön terveydenhuollon laitteiden rajapinnat

• Laboratorioinstrumentit: Tietojen näyttöruudut analyyttisille instrumenteille

Älykäs koti ja IoT

• Älykkäät ohjauspaneelit: Kosketusliitännät kodin keskusohjausjärjestelmiin

• Turvallisuusvalvontanäytöt: Sisäpuhelinjärjestelmän näyttöjen rakentaminen

• Smart Appliance Interfaces: Huippuluokan jääkaappi, pesukoneen ohjauspaneelit

Kaupalliset ja vähittäiskaupan laitteet

• POS-järjestelmät: Vähittäiskaupan päätenäytöt

• Mainostietonäytöt: Pienimuotoiset digitaaliset kylttisovellukset

Asiakkaamme arvio: Industrial Thermostat Panel

Teollisuuslaitteiden valmistaja otti tämän moduulin käyttöön lämpötilansäätöjärjestelmänsä näyttöliittymänä. Se on toiminut vakaasti yli 2 vuotta kylmäsäilytysympäristössä -10°C:ssa ilman kirkkauden heikkenemistä. Katselukulma täyttää monikulmavalvonnan vaatimukset.

Q1: Mitkä ovat tämän 4,3 tuuman TFT-moduulin virtalähdevaatimukset?

V: Moduuli vaatii kaksi virtalähdettä: 1) 3,2 V (tyypillinen) logiikkaosalle; 2) 12–16 V LED-taustavalolla, tyypillinen arvo 14 V. Taustavalon virta on noin 40mA. On suositeltavaa käyttää vakaata DC-DC-muunninta, jotta vältetään näytön suorituskykyyn vaikuttavat jännitteen vaihtelut.

Q2: Voiko moduuli toimia normaalisti alhaisessa lämpötilassa?

V: Kyllä, tämä moduuli on testattu tiukasti ja se voi toimia normaalisti ympäristön lämpötila-alueella -20 °C - 60 °C. Alhaisissa lämpötiloissa ensimmäinen käynnistysaika saattaa pidentää hieman (noin 1–2 sekuntia), mutta se ei vaikuta näytön suorituskykyyn. Varastointilämpötila-alue on -20°C - 70°C.

Q3: Mitkä ovat moduulin katselukulman ominaisuudet? Mitkä asennusasennot sopivat?

V: Tässä moduulissa on kello 12 katselukulma, jossa tyypillinen vaakasuuntainen katselukulma on 70° ja pystysuuntainen katselukulma 45°–60°. Se soveltuu asennettavaksi paikkaan, joka on tarkkailijan silmien tasolla tai hieman sen yläpuolella. Sovelluksissa, jotka vaativat monikulmaista katselua, on suositeltavaa säätää asennuskulmaa tai valita malli, jolla on muita katselukulmatietoja.

Q4: Tukeeko 20 ms:n vasteaika videon toistoa?

V: Tyypillinen vasteaika 20 ms (enintään 30 ms) voi tukea useimpia sovellusskenaarioita, mukaan lukien datapäivitykset, graafisen käyttöliittymän vaihtaminen ja vakiotarkkuuden videotoisto. Nopeille video- tai pelisovelluksille on suositeltavaa valita malli, jolla on lyhyempi vasteaika.

Q5: Millainen on moduulin käyttöikä ja taustavalon heikkeneminen?

V: Nimellisissä käyttöolosuhteissa moduulin käyttöikä on yli 30 000 tuntia. LED-taustavalon kirkkauden heikkeneminen on tyypillisesti alle 10 % 10 000 tunnin sisällä. On suositeltavaa välttää käyttämistä suurimmalla kirkkaudella pitkiä aikoja taustavalon käyttöiän pidentämiseksi.

Q6: Tukeeko se kosketustoimintoa?

V: Tämä malli on vain näyttömoduuli, eikä siinä ole kosketustoimintoa. Voimme kuitenkin tarjota yhteensopivia resistiivisiä tai kapasitiivisia kosketusnäytön komponentteja ja auttaa laminointiprosessissa. Kosketusnäyttö on ostettava ja integroitava erikseen.

Esimerkki toimituskäytännöstä

Näytteiden saatavuus: Pienet 1–10 kappaleen näytteet ovat saatavilla asiakkaiden arvioitavaksi ja testattavaksi.

Mukana oleva dokumentaatio: Jokainen näytepaketti sisältää:

• Täydellinen tuoteseloste

• Mekaaniset piirustukset (CAD-tiedostot DXF/STEP-muodossa)

• Pin-määritykset ja sähköliitäntäkaavio

• Suositeltu alustusajoitus ja rekisterin konfigurointikoodi

• Turvallinen käyttö ja ESD-suojausohjeet

Esimerkkiarviointisuositukset

Ennen kuin pyydät näytteitä, varmista, että teknisellä tiimilläsi on seuraavat ominaisuudet:

• Ajokyky: Mahdollisuus tarjota 3,2 V logiikkatehoa ja 12–16 V LED-taustavalotehoa moduulille

• Liitäntöjen yhteensopivuus: Järjestelmän emolevyllä voi olla FH19-40S-0.5SH(51) 40-nastainen liitin tai vastaava sovitinratkaisu

• Signaalituki: Pääohjauspiiri voi lähettää RGB-24-bittisiä tai 16-bittisiä rinnakkaisliitäntäsignaaleja

• Lämpönäkökohdat: Laitteen sisään on varattu riittävästi lämmönpoistotilaa

🔧 Ammattimainen tekninen tuki

Tekninen ydintuki (ilmainen)

Tarjoamme seuraavan ammattimaisen LCD-moduuliin liittyvän teknisen tuen suorille asiakkaille:

1. Tekniset tiedot ja integraatiokonsultointi

• Moduulien sähköisten ominaisuuksien tulkinta ja teholähteen suunnittelusuositukset

• Mekaaninen asennus ja rakenteiden yhteensopivuusanalyysi

• Ohjeita liittimien juottamiseen ja kaapelien kokoamiseen

• Suosituksia ympäristön sopeutumiskyvyn (lämpötila/kosteus) arvioimiseksi

2. Driver IC:n tekniset asiakirjat

• Täydellinen tietolomake ILI6485-ohjainpiirille

• Yksityiskohtaiset rekisterikonfiguraatio- ja alustussekvenssiesimerkit

• Liitäntäajoitusparametrien analyysi ja sovitussuositukset

• Värigammakorjauksen vertailukaavio

3. Optisen suorituskyvyn viritysopas

• Kirkkauden tasaisuuden testausmenetelmät ja standardit

• Optimointiehdotuksia katselukulmaominaisuuksille todellisissa asennuksissa

• Kontrastin ja värien suorituskyvyn säätöohjeet

• Vastausajan testaus- ja arviointijärjestelmät

4. Luotettavuuden vahvistustuki

• Suositeltavat sisäänpalamistestiolosuhteet ja -syklit

• ESD-suojauksen suunnittelu ja suositukset

• Lämpötilasyklin testausmenetelmät

• Keskeiset kohdat pitkän aikavälin toimintavarmuuden arvioinnissa

Teknisen tuen vastaus

• Vastausaika: Teknisiin tiedusteluihin vastataan 24 tunnin sisällä arkisin

• Viestintätavat: Tuki sähköpostitse, puhelimitse ja online-kokouksissa syvällistä teknistä vaihtoa varten

• Dokumentaatio: Kaikki tekniset asiakirjat sekä kiinaksi että englanniksi

• FAQ-kirjasto: Ratkaisukirjasto yleisiä integraatioongelmia varten on perustettu asiakkaiden viitettä varten
