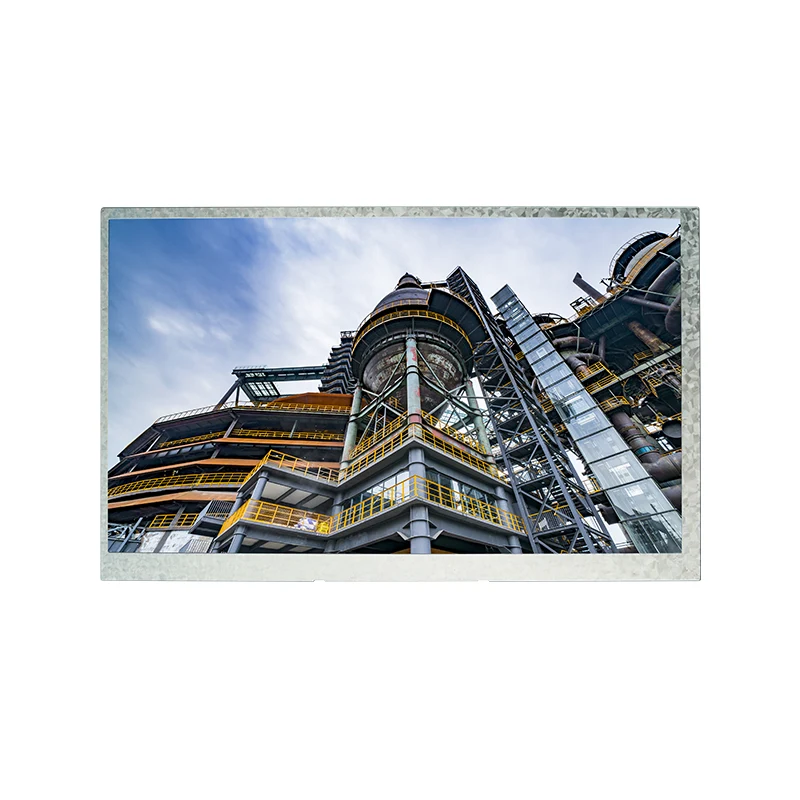

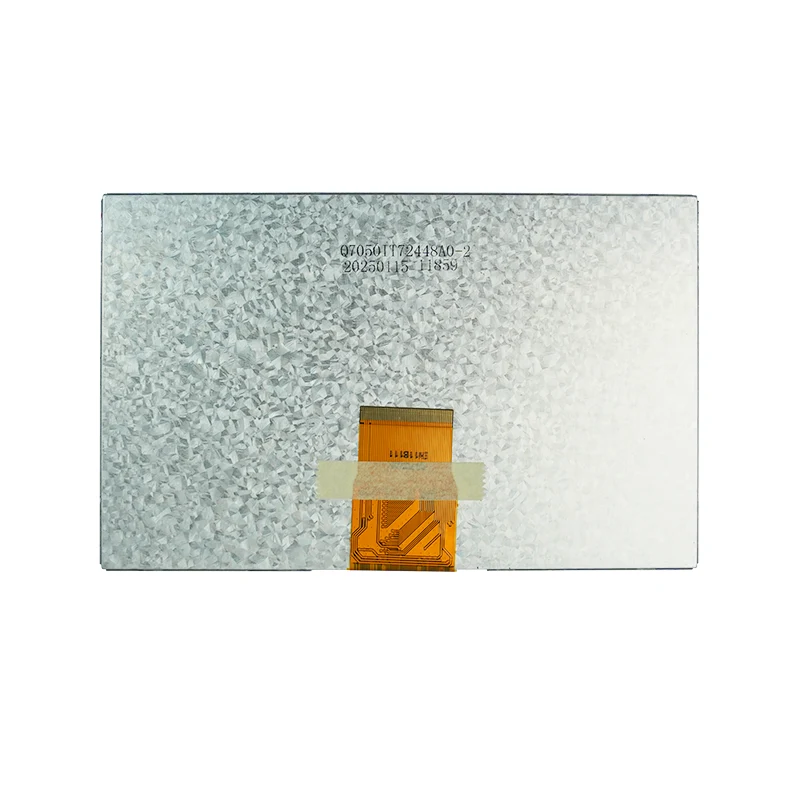

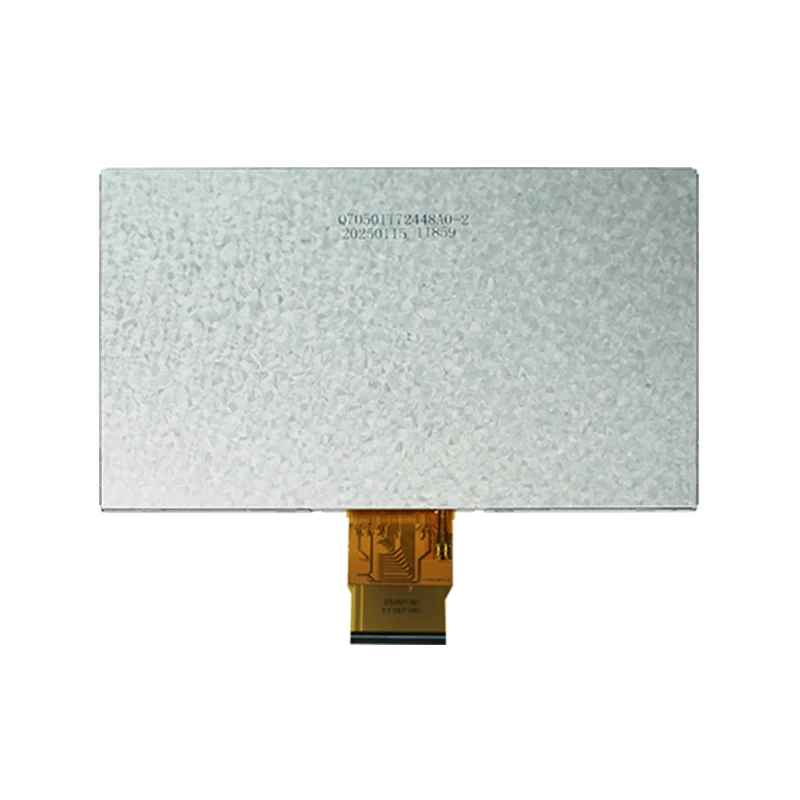

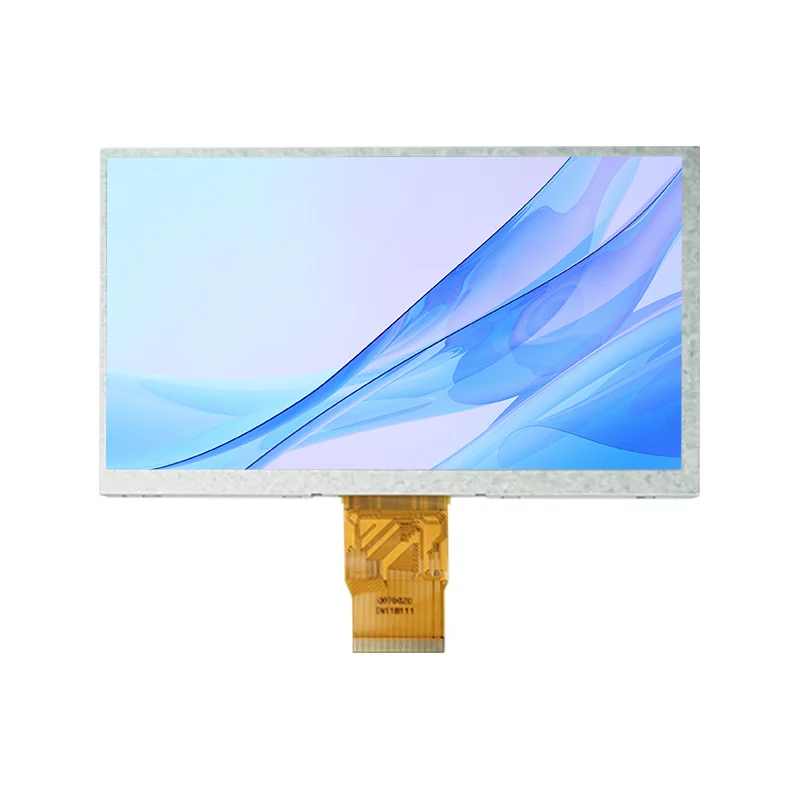

7.0 'Vapaa katselukulma väri TFT LCD -näyttömoduuli

Ydinspesifikaatiot

Näyttökoko

7,0 tuuman IPS TFT-LCD

Ratkaisu

1024 × RGB × 600 (WVGA)

Pikseli

0,1506 (H) × 0,1432 (V) mm

Aktiivinen alue

154,21 (h) × 85,92 (v) mm

Ääriviivat

165 (W) × 100 (H) × 3,5 (d) mm

Näyttötila

Normaalisti musta (IPS -tekniikka)

Rajapinta

TTL Parallel RGB (50-nastainen FPC)

Pintakäsittely

Anti-häikäisy (2H/3H Kova pinnoite)

Sähköominaisuudet

Digitaalinen toimitusjännite (VDD)

3,3 V (3,0–3,6 V)

Analoginen syöttöjännite (AVD)

9,6 V (9,4-9,8 V)

TFT -portin jännite (VGH/VGL)

18V (17–19 V) / -6V (-7–5V)

Nykyinen kulutus (typ.)

VDD: 30MA, AVDD: 35MA, VGH: 0,5MA, VGL: 1MA

Taustajännite/virta

9,6 V (8,4–10,6 V) / 180 mA (27 LEDiä)

Käyttölämpötila

-20 ° C - +70 ° C

Säilytyslämpötila

-30 ° C - +80 ° C

Optiset ominaisuudet

Luminance (typ.)

450 CD/m² (keskipiste)

Kontrastisuhde (typ.)

800: 1 (0 ° katselukulma)

Vastausaika (typ.)

25 ms (nousu + pudotus)

Katselukulma (H/V)

80 °/80 ° (Cr> 10)

Värivalikoima (NTSC)

50%

Kromaattisuus (valkoinen)

X: 0,230–0,330, Y: 0,260–0,360

Rajapinta ja hallinta

Liitintyyppi

Hirose FH12A-50S-0,55H (50-nastainen FPC)

Tiedonsiirto

8-bittinen RGB (24-bittinen värisyvyys)

Synkronointitilat

DE -tila (oletus) / HS / VS -tila

Skannaussuuntaohjaus

L/r (vasen/oikea vuoro)/Updn (ylös/alas skannaus)

Tukeva tuki

8-bittinen (h) tai 6-bittinen (l) resoluutio
