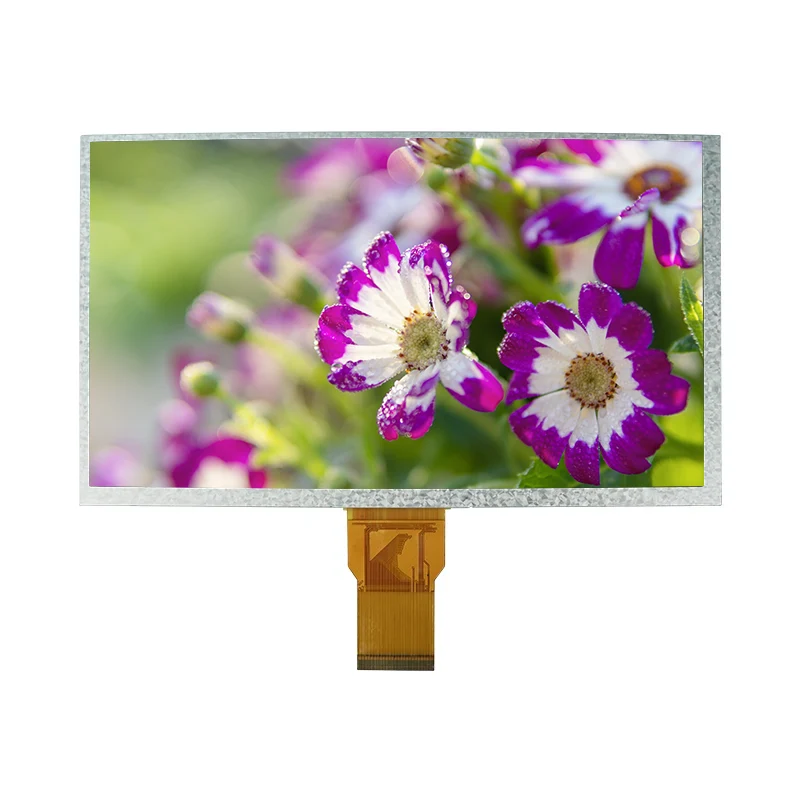

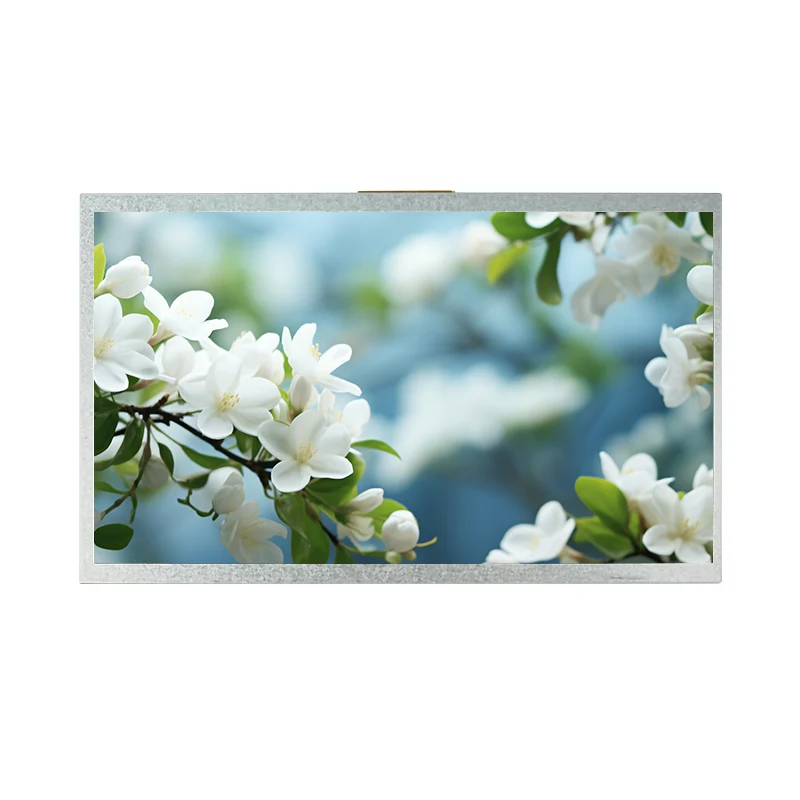

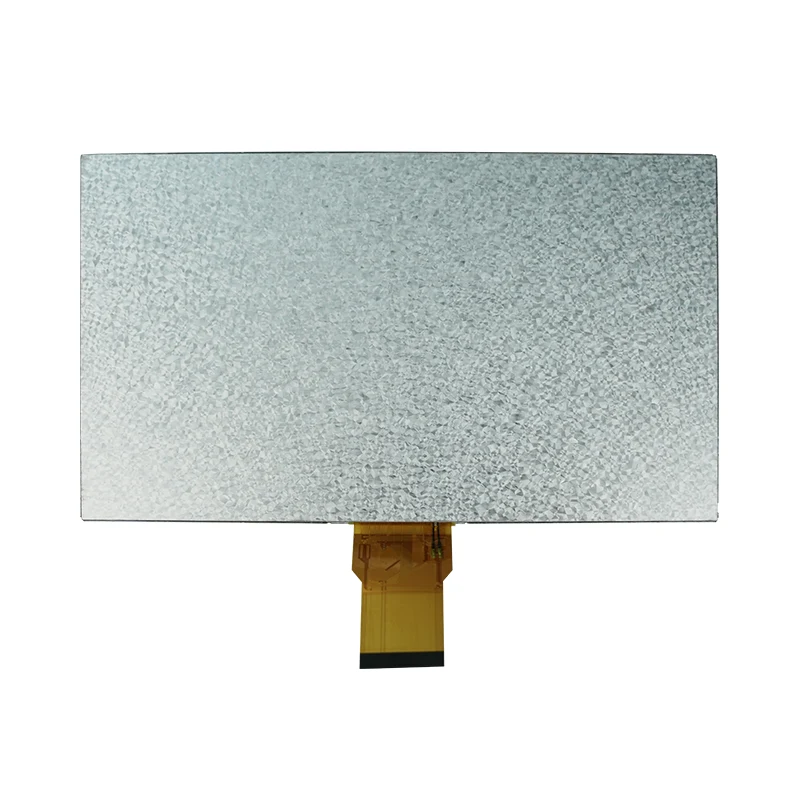

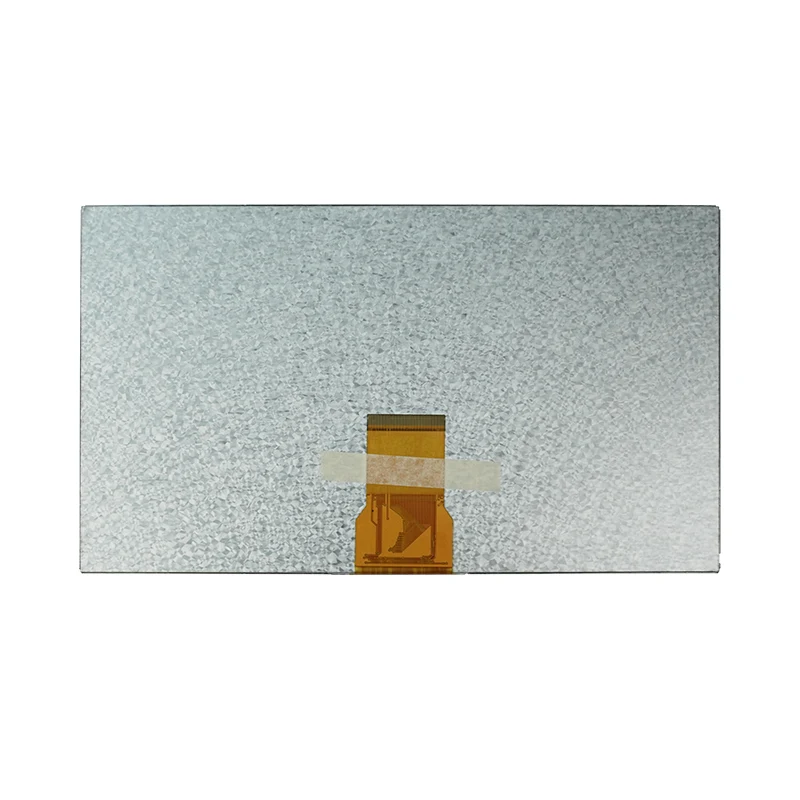

9,0" Transmissive Color TFT LCD-näyttömoduuli

Tärkeimmät edut – Miksi tämä moduuli sopii sovellukseesi

📐Korkean resoluution selkeys:800 × 480 RGB-raitapikselit tarjoavat terävää tekstiä ja grafiikkaa ammattikäyttöön tarkoitettuihin käyttöliittymiin.

🌡️Äärimmäinen lämpötila-alue:Toimii -20 ℃ - 70 ℃ - luotettava lämmittämättömissä tehtaissa, ulkokioskeissa ja kylmäsäilytysympäristöissä.

🔌Saumaton integrointi:24-bittinen rinnakkais RGB-liitäntä ja COG (Chip-on-Glass) -rakenne yksinkertaistavat laitteiston asettelua ja pienentävät järjestelmän kokoa.

💡Pitkäikäinen taustavalo:20 000 tunnin LED-käyttöikä minimoi huollon. 120 cd/m² luminanssi varmistaa erinomaisen luettavuuden.

⚡ Vakaa tehosuunnittelu:Laaja jännitetoleranssi (DVDD 2,8–3,6 V, AVDD 9,4–9,8 V) varmistaa yhteensopivuuden eri sähköjärjestelmien kanssa.

🛠️Mukauttaminen valmis:Pienen erän koetilaukset hyväksytty. Mukautettava FPC, taustavalo, kosketuspaneeli ja laiteohjelmisto tarpeidesi mukaan.

Tekniset tiedot

Yksityiskohdat

Sovellukset ja menestystarinat

Tämä 9,0" HMI-neliö TFT-LCD-moduuli on otettu menestyksekkäästi käyttöön kaikilla aloilla, joilla luotettavuus ja selkeys ovat kriittisiä. Alla on tyypillisiä käyttötapauksia ja todellisia esimerkkejä.

🏭Teollisuusautomaatio – CNC-koneen ohjauspaneeli

Eurooppalainen konevalmistaja integroi tämän moduulin CNC-käyttöpaneeliinsa. -20 ℃ - 70 ℃ käyttöalue varmisti luotettavan suorituskyvyn lämmittämättömissä tehdasympäristöissä, kun taas 24-bittinen RGB-liitäntä yksinkertaisti liittämistä olemassa olevaan ohjaimeen.

🏥Lääketieteelliset laitteet – Kannettava potilasmonitori

Lääketieteellisen laitteen käynnistys käytti tätä moduulia sen kompaktin COG-rakenteen ja vakaan 120 cd/m² luminanssin vuoksi, mikä mahdollistaa selkeän aaltomuodon näytön kirkkaissa sairaalaympäristöissä. Mukautettu FPC-sovitus auttoi sopimaan heidän ohueen koteloonsa.

🏠 Smart Home – keskusohjauskeskus

Älykäs kodin integraattori valitsi tämän moduulin sen laajan lämpötila-alueen ja pitkän taustavalon käyttöiän vuoksi, mikä tekee siitä sopivan sekä sisäseinäpaneeleihin että ulkoporttien sisäpuhelimiin. 20 000 tunnin LED-käyttöikä vähensi pitkäaikaisia ​​ylläpitoongelmia.

📊Outdoor Kiosk – Lipunmyyntiterminaali

Säilytyslämpötilan ollessa -30 ℃ ja -20 ℃:ssa tämä moduuli selviytyi talviolosuhteista ulkolippukioskeissa. 800 × 480 resoluutio tarjosi QR-koodien ja tapahtumatietojen selkeän näytön.

K: Mitä valmistussertifikaatteja Tianfu Displaylla on?

V:Tianfu Displaylla on ISO 9001:2015 -sertifioitu laitos, joka varmistaa standardoidun laadunhallinnan suunnittelussa, liimauksessa ja toimituksessa. Kaikki moduulit käyttävät RoHS- ja REACH-yhteensopivia raaka-aineita, jotka vastaavat maailmanlaajuisia ympäristömääräyksiä.

K: Mitä erityisiä laatutestejä kullekin tuotantoerälle tehdään?

V:Jokainen erä käy läpi tiukat tarkastustyönkulut, mukaan lukien lasin/IC:iden saapuvan laadunvalvonta (IQC), prosessinaikainen laadunvalvonta (IPQC) automaattista COG/FOG-sidoslinjojen kohdistamista varten ja 100 % lähtevän laadun valvonta (OQC). Luotettavuustestit kattavat lämpötilan vaihtelun, kosteudenkestävyyden, tärinän ja taustavalon vanhenemisen.

K: Tarjoatko näytön valmistuserien jäljitettävyyden?

V:Kyllä. Jokainen moduuli sarjoitetaan jäljitettävällä eräkoodilla, joka on yhdistetty sen tarkkaan kokoonpanopäivämäärään, kemikaalierään ja laboratoriotestilokiin. Tämä mahdollistaa nopean 8D-perussyyanalyysin, joka on välttämätöntä pitkän elinkaaren teollisissa sovelluksissa.

K: Mikä on vakiotakuu ja laitteiston vaihtopolitiikka?

V:Tarjoamme 12 kuukauden normaalin valmistajan takuun, joka kattaa viat. Vahvistettujen laatuongelmien varalta vaihtoyksiköt käsitellään nopeasti 5–7 arkipäivässä asiakasprojektien seisokkien minimoimiseksi.

K: Tarjoatko laiteohjelmiston ja teknisen alustuskoodin integraatiota varten?

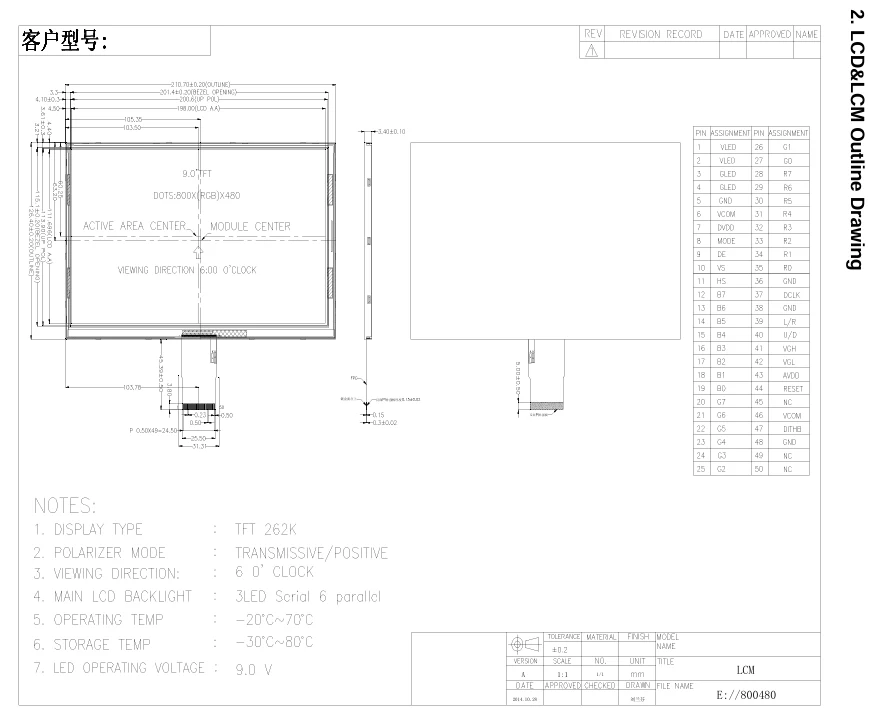

V:Täysin. Tarjoamme täydelliset laitteisto-ohjelmistodokumentaatiopaketit, mukaan lukien täydelliset tietosivun tekniset tiedot, alustuskoodiskriptit, kellon ajoituskaaviot, mekaaniset piirustukset ja liitäntärekisterihuomautukset.

K: Voinko saada pienen erän näytteen ennen massatuotantositoumuksia?

V:Kyllä, 1–30 kappaleen tekniset koetilaukset ovat tervetulleita konseptitestaukseen. Vakionäytteet toimitetaan viikossa, kun taas mukautettu FPC-reititys, taustavalon muutokset tai kosketuspaneelin peittokuvat vaativat 2–3 viikkoa prototyyppien tekemiseen.
