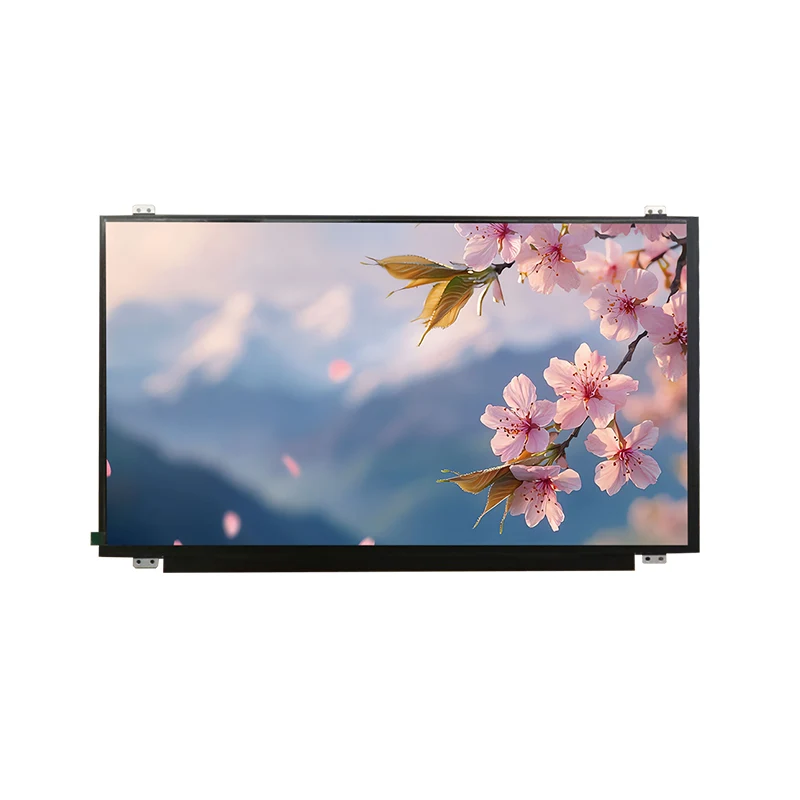

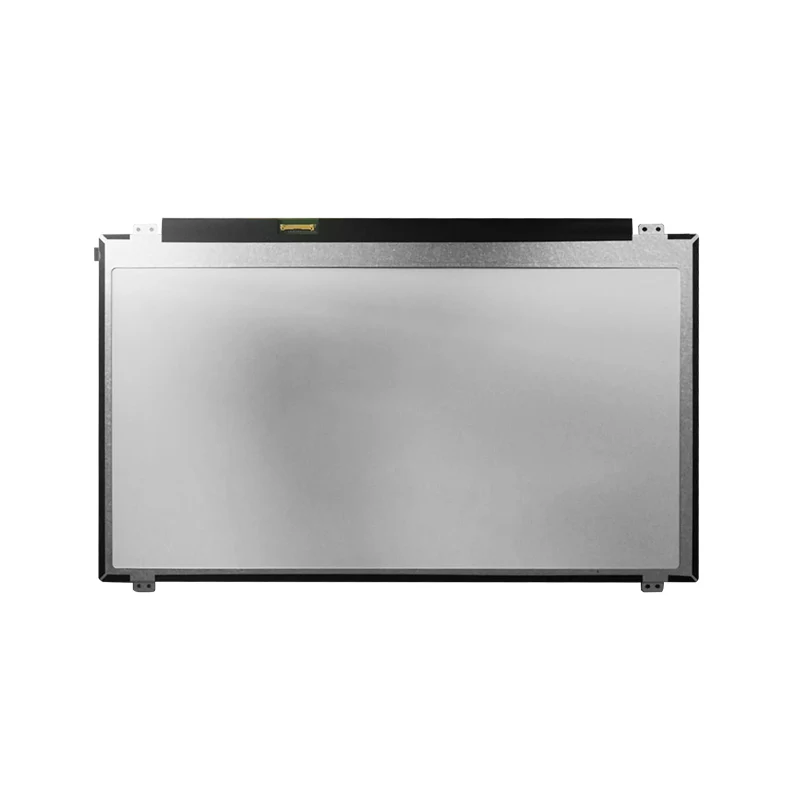

15,6 'HD -leveä lämpötila IPS TFT LCD -näyttömoduuli

Parametri

Eritelmä

Näyttökoko

15,6 tuumaa (TFT-LCD) / Aktiivinen alue: 344,16 × 193,59 mm

Ratkaisu

1920 × 1080 pikseliä (RGB -pystysuuntainen raita)

Rajapinta (pää)

Liitäin: 20455-030E-66 (I-PEX, 30-nastainen)
Protokolla: 2-kaistainen EDP 1.2 @2,7 gbps
Teho: 3,3 V ± 10% (logiikka), 7-21 V (LED-taustavalo)
Avaintapit: kaista0/1_p/n, aux_ch_p/n, bl_enable, hpd, lcd_vcc, lcd_gnd

Käyttöliittymä (kosketus)

Ei määritelty PDF: ssä

Optinen

Luminance: 220 CD/m² (TYP)
Kontrasisuhde: 1000: 1 (TYP)
Katselukulma: 89 ° (CR> 10, H/V)
Vastausaika: 25-35 ms (TYP)
Kromaattinen (valkoinen): x = 0,313, y = 0,329

Virrankulutus

Logiikka ja ohjain: 0,561 W (TYP)
Taustavalo (LED): 12 V @180MA (TYP)

Sähköarvostelut

Logiikan syöttöjännite: 3,0–3,6 V
Taustavalojännite: 7–21 V
Käyttölämpötila: 0–50 ° C
Varastointilämpötila: -20–60 ° C

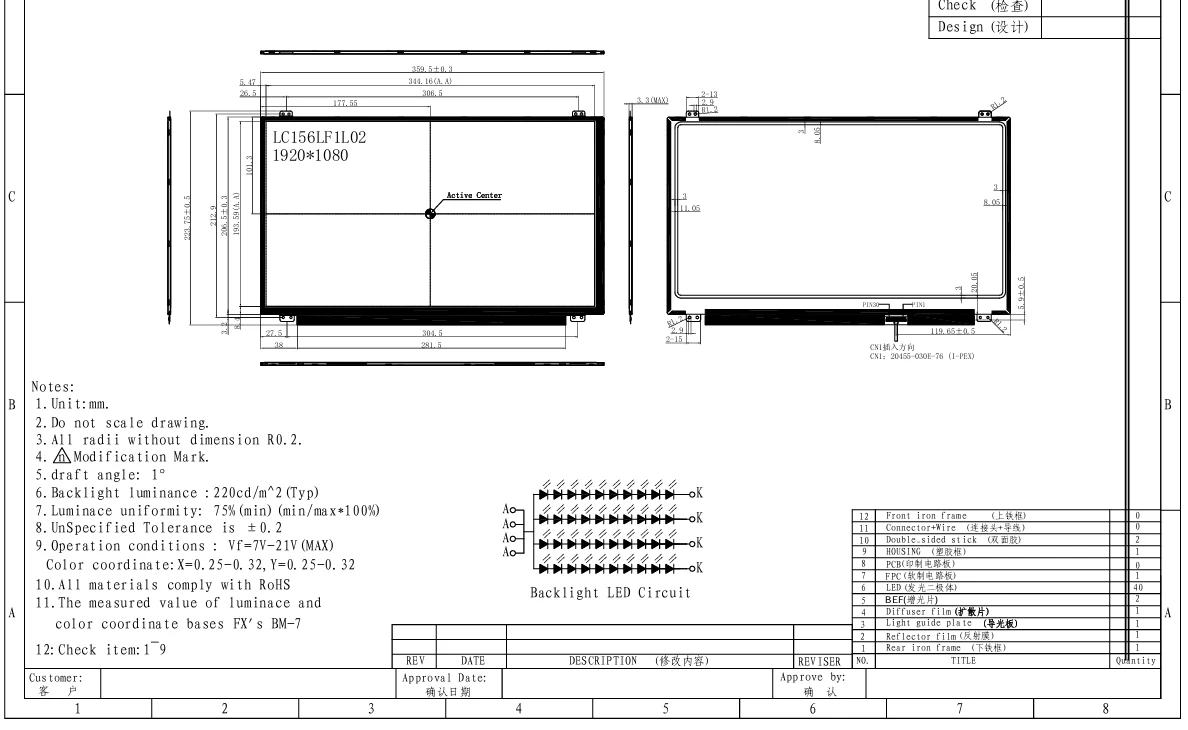

Mekaaninen

Mitat (W × H × D): 359,5 × 223,75 × 3,1 mm (TYP)
Mass: TBD

Luotettavuus

Korkea lämpötila: 70 ° C/240H
Matala lämpötilavarasto: -35 ° C/240H
Kosteustesti: 50 ° C, 95%RH/240H
