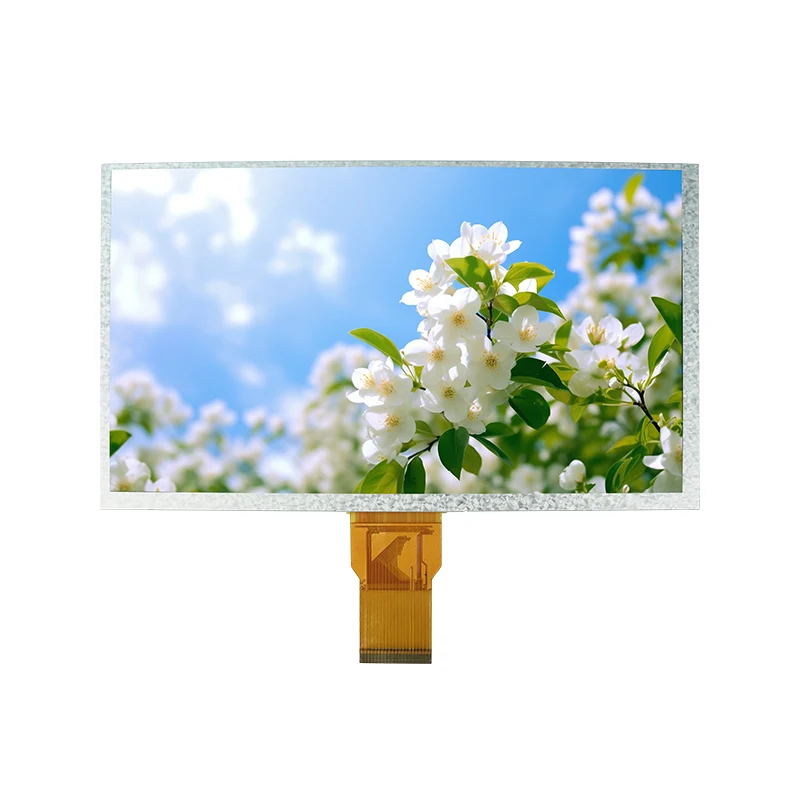

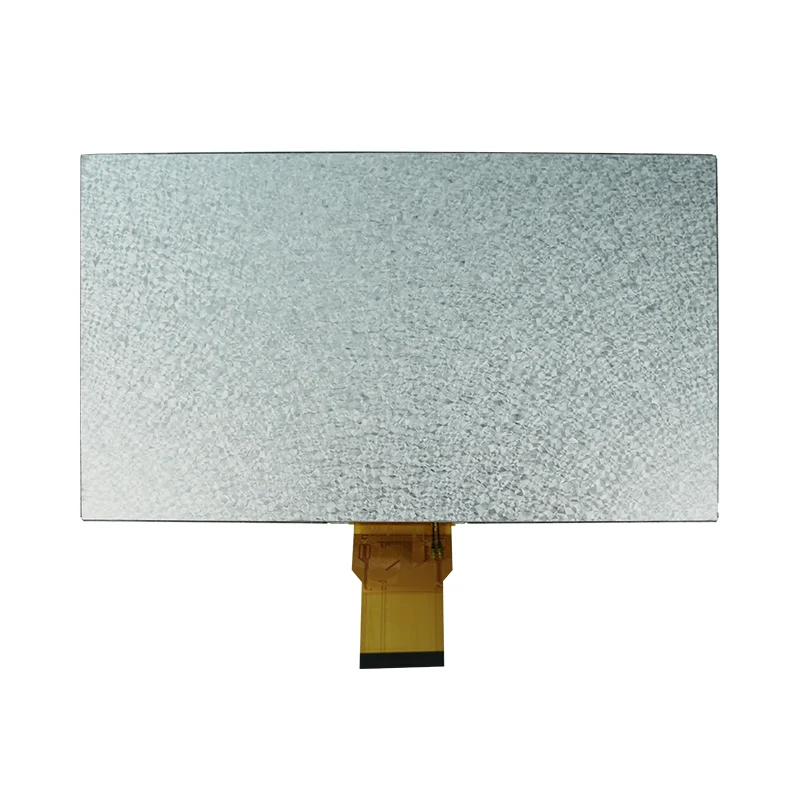

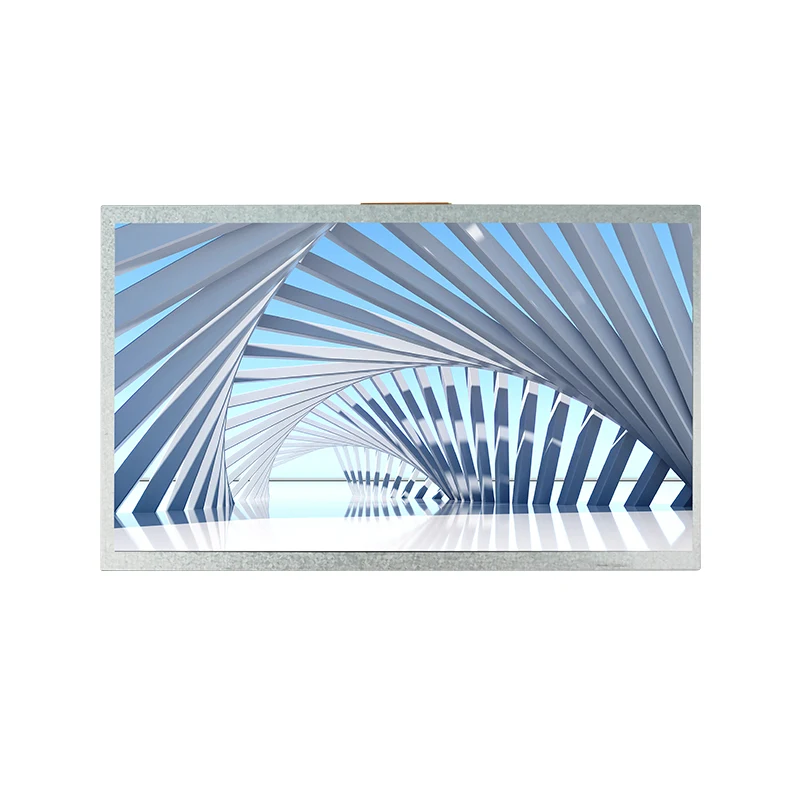

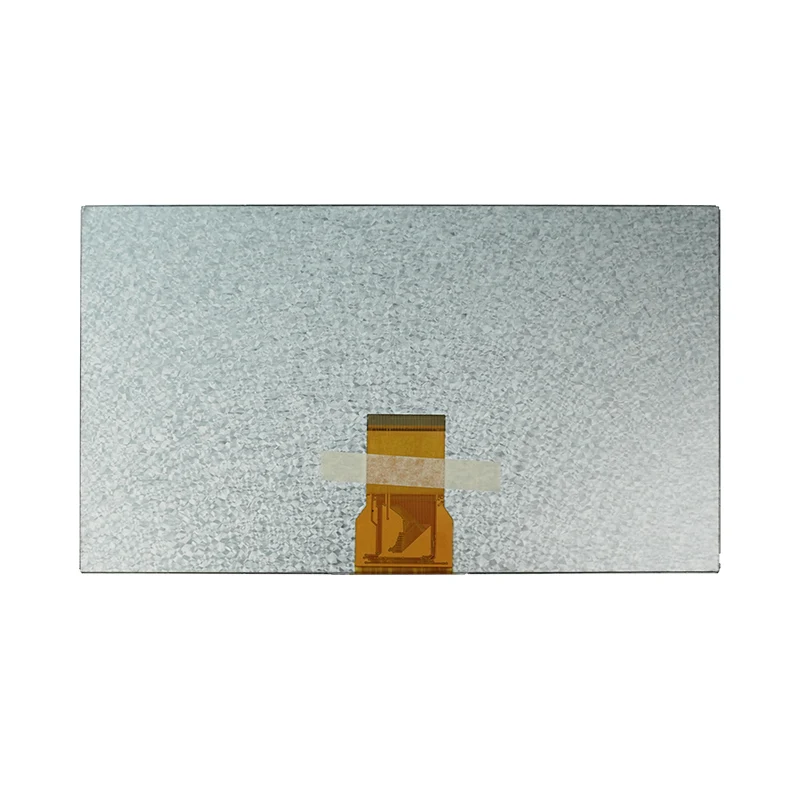

9,0" High Lightness TN TFT -LCD-näyttömoduuli

Tärkeimmät ominaisuudet

• Ylivoimainen selkeys: 9,0 tuuman TFT-LCD, 800 × 480 RGB-raitaresoluutio ja Normal White TN -tekniikka terävän ja kontrastisen kuvan saamiseksi.

• Kestävä luotettavuus: Toimii moitteettomasti äärilämpötiloissa (-20 ℃ - 70 ℃), ihanteellinen teollisuus- ja ulkokäyttöön.

• Saumaton integrointi: 24-bittinen rinnakkainen RGB-liitäntä ja COG-pakkaus takaavat kompaktin, kevyen rakenteen ja monipuolisen yhteensopivuuden.

• Energiatehokkuus: Erittäin alhainen virrankulutus optimoidulla 18 LED-taustavalolla (120 mA kokonaisvirta).

• Vankka tehon joustavuus: Tukee laajoja jännitealueita (digitaalinen: 2,8–3,3 V, analoginen: 9,4–9,8 V, portti: ±5,4–19 V), mikä takaa vakaan suorituskyvyn ankarissa olosuhteissa.

Tekninen Tekniset tiedot

 Yksityiskohdat

Sovellukset ja teollisuusratkaisut

Insinöörit ja hankintatiimit valitsevat tämän 9,0" TN TFT LCD -moduulin, kun heidän on ratkaistava tiettyjä sovellushaasteita:

• Teolliset ohjauspaneelit:Tarvitsetko näytön, joka toimii tasaisesti ilmastoiduissa tehdasympäristöissä? Leveä -20°C - 70°C käyttölämpötila ja COG (Chip-on-Glass) -rakenne takaavat kestävän 24/7 käytettävyyden tehdasautomaatioon ja käyttöliittymäjärjestelmiin.

• Mlääketieteelliset valvontalaitteet:Oletko huolissasi kannettavien kliinisten laitteiden teho- ja tilarajoituksista? Optimoitu 18-LED-taustavalo (120 mA:n kokonaisvirta) pidentää merkittävästi kädessä pidettävien lääketieteellisten instrumenttien akun käyttöikää tinkimättä näytön tekstin selkeydestä.
• Älykodin käyttöliittymät ja IoT:Etsitkö kompaktia, ohutta näyttöä, joka yksinkertaistaa laitteistosi asettelua? Vakiona oleva 24-bittinen rinnakkainen RGB-liitäntä ja kevyt muotoilu mahdollistavat saumattoman integroinnin älylaitteisiin, kulunvalvontajärjestelmiin ja turvapuhelimeen, mikä nopeuttaa markkinoille tuloa.
• Sisähuoltoterminaalit ja myyntipisteet:Etsitkö tehokasta mutta edullista näyttöä sisätiloihin? 120 cd/m²:n kirkkaus ja kustannustehokas WVGA TN -tekniikka tarjoavat selkeän, suuren kontrastin näkyvyyden sisätilojen lipunmyyntikioskeille, myyntiautomaateille ja työpöytätestauslaitteille.

Myynnin jälkeinen tuki ja tekniset palvelut

Tianfu Display seisoo jokaisen 9,0" TN TFT -LCD-moduulin takana kattavalla suunnittelutuella ja ensiluokkaisilla myynnin jälkeisillä palveluilla. Emme toimita vain näyttökomponentteja – varmistamme, että laitteistosi integrointi onnistuu prototyyppivaiheesta massatuotantoon.

Takuu- ja laatutakuu

• 12 kuukauden vakiotakuu:Kattaa täysin valmistusvirheet, taustavalon viat ja näytön poikkeamat normaaleissa käyttöolosuhteissa.
• Laajennetun takuun vaihtoehdot:Saatavana suurille tukkutilauksille tai kriittisille teollisille sovelluksille – ota yhteyttä tekniseen myyntitiimiimme räätälöityjä kattavuussuunnitelmia varten.

B2B-suunnittelu- ja räätälöintipalvelut

1. FPC ja käyttöliittymän mukauttaminen:Joustavan painetun piirin (FPC) pituus, muoto ja nastamääritykset voidaan räätälöidä kotelon suunnitteluun sopiviksi.
2. Taustavalon ja kirkkauden viritys:Tukee korkean kirkkauden päivityksiä (jopa 1 000 /cd/m2) luettavuusvaatimuksia varten ulkona tai mukautettuja LEDien käyttöikoja.
3. Kosketuspaneelin integrointi:Yhteensopiva saumattomasti Resistive Touch Panel (RTP) tai Projected Capacitive Touch Panel (PCAP) monikosketusratkaisujen kanssa.

Tekninen tuki ja suunnitteluapu

1. Myyntiä edeltävä suunnitteluneuvonta:Suunnittelijamme tarkistavat sovellusvaatimukset, käyttöympäristön ja käyttöliittymän yhteensopivuuden ennen näytteen toimittamista.
2. Laiteohjelmisto- ja ohjaintuki:Tarjoa alustuskoodi, ajoitusparametrit ja käyttöliittymädokumentaatio 24-bittistä RGB-integraatiota varten – lyhennä kehityssykliäsi.
3. Räätälöintituki:Backlight-, FPC-, TP- tai COG-muokkauksissa tiimimme hallitsee koko teknisen muutosprosessin prototyypistä massatuotantoon.
4. Tuki paikan päällä:Strategisille kumppaneille ja volyymiasiakkaille on saatavilla teknistä apua kriittisissä integraatiovaiheissa.

Palveluprosessi – integroinnista tuotantoon

Uskomme datalähtöiseen luottamukseen. Jokaiselle tuotantoerälle tarjoamme:

1. Saapuvat laadunvalvontaraportit (IQC):Lasin, IC:n, taustavalon ja FPC-komponenttien raaka-ainetarkastustiedot.
2. Prosessin laadunvalvonnan (PQC) tiedot:Reaaliaikainen tuoton seuranta, liimauslinjan tarkastus ja ikääntymistestilokit.
3. Lähtevät laadunvalvontaraportit (OQC):Lopulliset tarkastukset, mukaan lukien kirkkauden tasaisuus, väriskaala ja liitännän signaalin eheys.
4. Erän jäljitettävyys:Jokainen moduuli on jäljitettävissä valmistuspäivämäärään, eränumeroon ja tärkeimpiin prosessiparametreihin, mikä mahdollistaa nopean perussyyanalyysin, jos ongelmia ilmenee.

Usein kysytyt kysymykset – Yleisiä myynnin jälkeisiä kysymyksiä

• Q1: Mikä on tyypillinen takuun vaihdon toimitusaika?

◦ V:Vahvistetut valmistusvirheet tai laatupoikkeamat 12 kuukauden takuuajan kuluessa, vaihtoyksiköt käsitellään nopeasti. Vakiovarastotuotteet toimitetaan yleensä 48 tunnin sisällä tuotantokatkoksen minimoimiseksi.

•Q2: Tarjoatko teknistä tukea integraatioongelmiin?

◦ V:Kyllä, ehdoton laitteisto- ja ohjelmistointegraatiotuki tarjotaan. T&K-insinöörimme auttavat sinua alustuskoodeissa, 24-bittisten RGB/TTL-ajoitusparametrien säätämisessä, käyttöliittymän virheenkorjauksessa ja mekaanisen sopivuuden tarkistuksissa koko suunnitteluvaiheen aikana.

• Q3: Voinko saada vikaanalyysiraportteja palautetuista moduuleista?

◦ V:Kyllä. Erälaatuongelmiin tai kriittisistä teollisista sovelluksista palautetuille QA-laboratoriomme suorittaa syvän komponenttitason perussyyanalyysin ja toimittaa virallisen vikaanalyysiraportin (8D-raporttimuoto) 3–5 työpäivän kuluessa.

• Q4: Entä jos tarvitsen tukea takuuajan jälkeen?

◦ V:Tarjoamme jatkuvia maksullisia korjauspalveluita ja pitkän elinkaaren teknistä konsultointia takuun jälkeisille moduuleille. Tukeaksemme pitkäaikaisia ​​teollisia hankkeita varmistamme vanhojen komponenttien ja uusien osien vakaan saatavuuden vähintään 5 vuoden ajan.
