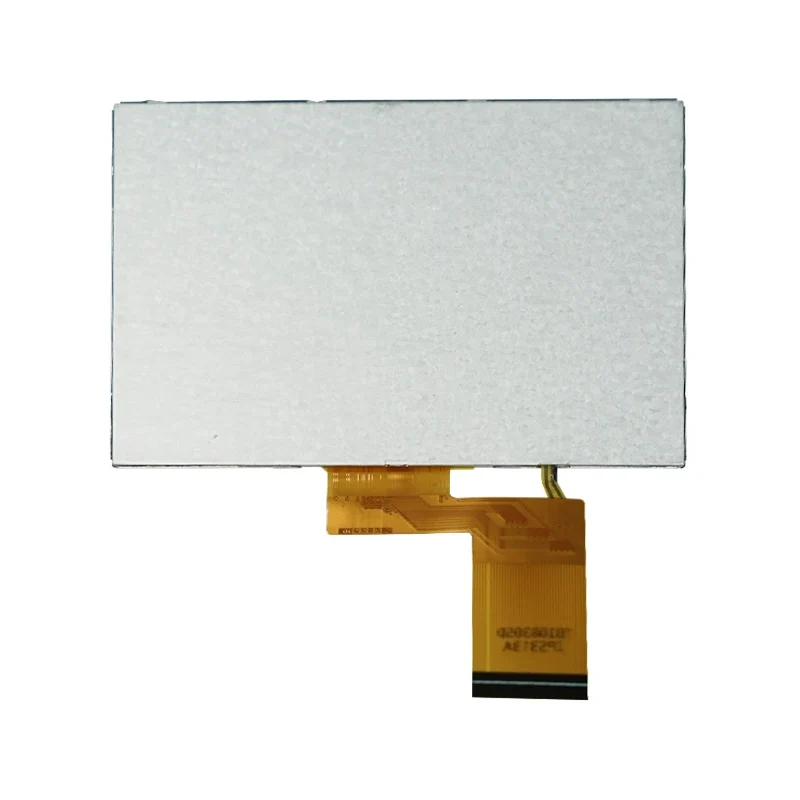

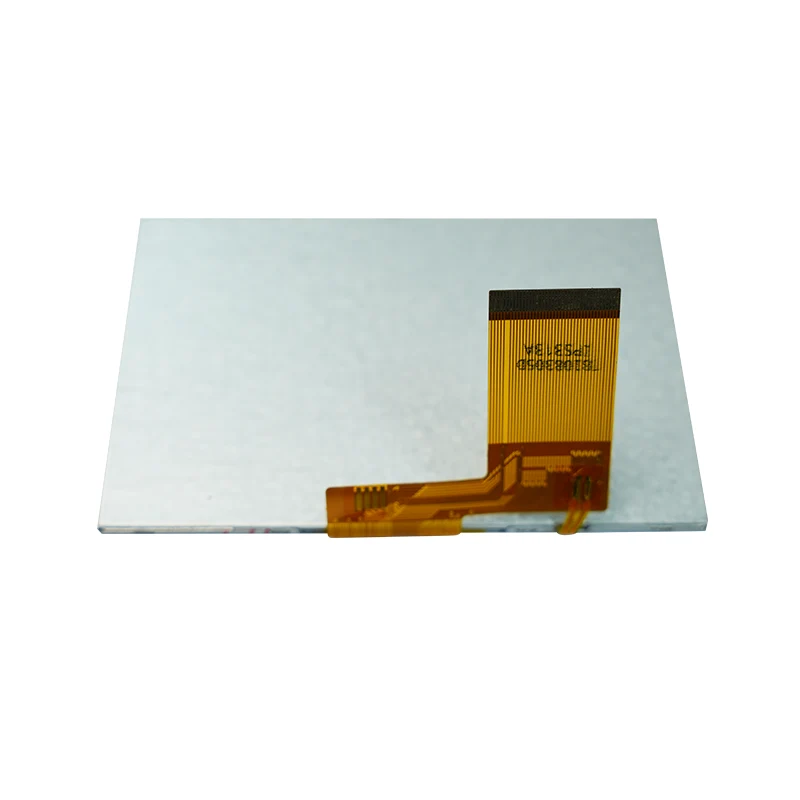

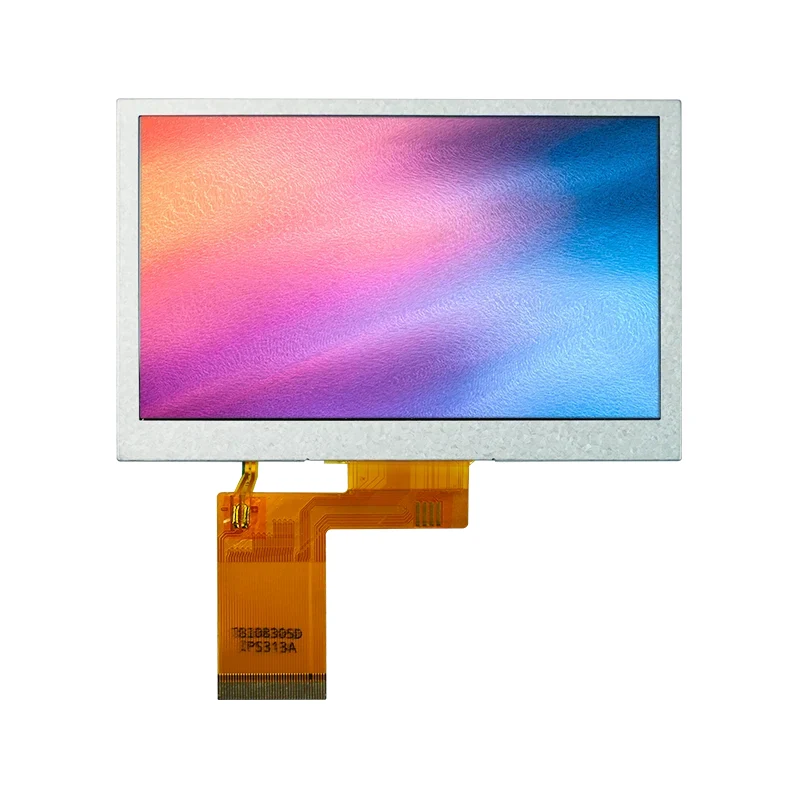

4,3 tuuman RGB-liitäntä IPS TFT LCD-näyttömoduuli

Ydinominaisuudet:

• Näytä dynaamisia kuvia, tekstiä ja graafisia käyttöliittymiä (GUI)

• Tukee 480×272 resoluutiota, mikä varmistaa selkeän ja luettavan sisällön

• Suora yhteys pääohjauspiiriin RGB-liitännän kautta, mikä yksinkertaistaa järjestelmän integrointia

• Erittäin kirkas taustavalo (tyypillinen arvo 620 cd/m²) varmistaa näkyvyyden voimakkaassa valaistuksessa

• Vähätehoinen rakenne pidentää laitteen akun käyttöikää

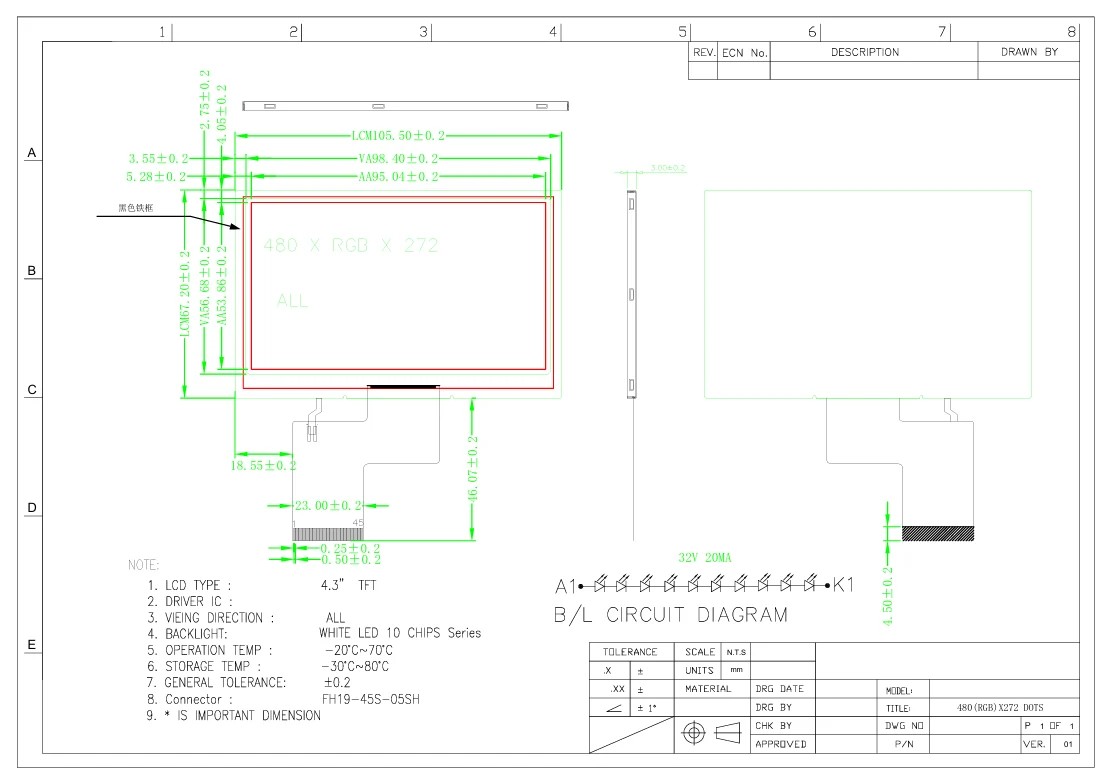

Tianfun mukautettu 4,3 tuuman RGB-liitäntä IPS TFT -LCD-näytön moduulin tekniset tiedot

Tianfun mukautettu 4,3 tuuman RGB-liitäntä IPS TFT -LCD-näytön moduulin tiedot

Tätä 4,3 tuuman RGB Interface IPS TFT -LCD-näyttömoduulia käytetään laajasti useilla teollisuudenaloilla kompaktin koon, suuren kirkkauden ja kestävyyden ansiosta.

Tässä on joitain tyypillisiä sovellusskenaarioita ja tapausesimerkkejä:

Teollisuuden automaatio- ja ohjausjärjestelmät

• Case: Käytetään tehtaan tuotantolinjan valvontaterminaaleissa reaaliaikaisten tuotantotietojen ja laitteiden tilan näyttämiseen. Voimakkaassa ympäristön valossa kirkas taustavalo varmistaa, että käyttäjät voivat lukea tiedot selvästi.

• Edut: Toiminta laajassa lämpötilassa (-10°C ~ 60°C) sopii työpajaympäristöihin; nopea vasteaika (40 ms) tukee dynaamisia päivityksiä.

Lääketieteelliset laitteet

• Kotelo: Integroitu kannettaviin lääketieteellisiin diagnostisiin laitteisiin, kuten verensokerimittareihin tai elektrokardiografeihin (EKG) potilastietojen ja graafisten tulosten näyttämiseksi.

• Edut: Korkea kontrastisuhde (1000:1) parantaa kuvan selkeyttä ja auttaa lääkintähenkilöstöä tekemään tarkkoja arvioita; alhainen virrankulutus pidentää laitteen käyttöaikaa.

Kuluttajaelektroniikka

• Kotelo: Käytetään älykodin ohjauspaneeleissa lämpötilan, kosteuden ja laitteen ohjausliitäntöjen näyttämiseen.

• Edut: RGB-liitäntä tukee täyteläisiä värejä käyttäjän vuorovaikutuksen parantamiseksi; pieni pikseliväli (0,198 mm) tarjoaa hienon kuvanlaadun.

Auto- ja kuljetusjärjestelmät

• Kotelo: Käytetään ajoneuvon infotainment-järjestelmissä tai takaistuimen näytöissä navigoinnin ja mediasisällön esittämiseen.

• Edut: Tärinää kestävä rakenne (perustuu vankkaan TFT-rakenteeseen) kestää ajoneuvon tärinää; normaalisti musta tila vähentää häikäisyä pimeässä ympäristössä.

Sulautettu kehitys ja koulutus

• Case: Opiskelijoiden ja insinöörien käyttämä prototyyppien, kuten robotin ohjausliitäntöjen tai IoT-laitteiden näyttöjen, luomiseen.

• Edut: Yksinkertainen käyttöliittymä (CLK, HSYNC jne.) helppoon liittämiseen yleisiin mikro-ohjaimiin (esim. STM32, Raspberry Pi).

• Laajennetut sovellukset: POS-päätteet, turvavalvontanäytöt, älykkäät kojetaulut jne.

Olemme keränneet palautetta valmistajan käyttäjiltä eri toimialoilta arvioidaksemme kattavasti tämän näyttömoduulin todellista suorituskykyä. Huomaa, että kokemus perustuu spesifikaatioihin ja tyypillisiin sovelluksiin ja voi vaihdella käyttöympäristön mukaan.

Visuaalinen suorituskyky

• Kirkkaus ja luettavuus: Käyttäjät kertovat, että 620 cd/m²:n taustavalo on riittävän kirkas ulko- tai kirkkaasti valaistuihin sisätiloihin, mikä varmistaa sisällön selkeän näkyvyyden. Tyypillinen kontrastisuhde 1000:1 syventää mustaa ja kirkastaa valkoista, mikä parantaa yleistä visuaalista kokemusta.

• Värin suorituskyky: 40 % ~ 50 % (CIE1931) kattaa väriavaruuden, joten värien toisto on realistista, joten se sopii kaavioiden ja kuvien näyttämiseen. Väriavaruus voi kuitenkin olla rajoitettu ammattimaisissa graafisissa suunnittelusovelluksissa.

• Response Time: Tyypillinen 40 ms:n vasteaika riittää useimmille staattisille ja dynaamisille sisällöille. Vaikka nopean videon toiston aikana saattaa esiintyä lievää liikeepäterävyyttä, se sopii hyvin teolliseen ohjaukseen ja ei-nopeisiin peliskenaarioihin.

Integrointi ja helppokäyttöisyys

• Liitäntäyhteensopivuus: 24-bittinen RGB-liitäntä on laajalti tuettu, ja käyttäjät raportoivat yksinkertaisesta integraatiosta ARM Cortex-M -sarjan tai Linux-järjestelmiin. Ohjaussignaalit (kuten DEN, DISP) yksinkertaistavat ajoituksen määritystä.

• Virranhallinta: Laaja jännitteen syöttöalue (VCC 2,65–3,3 V) mahdollistaa joustavan virransyötön, mikä vähentää ulkoisen säädön tarvetta. Mitattu virrankulutus on suhteellisen alhainen, mikä edistää energiatehokkuutta.

• Koko ja asennus: Kompakti 4,3 tuuman muotoilu sopii hyvin ahtaisiin laitteisiin. Aktiivinen näyttöalue 95,04 mm × 53,86 mm optimoi näytön ja rungon suhteen.

Ympäristöön sopeutumiskyky

• Lämpötilan suorituskyky: Se toimii vakaasti välillä -10°C - 60°C, ja käyttäjät vahvistavat, ettei näytössä ole poikkeavuuksia, kun sitä käytetään ulkolaitteissa. Varastointilämpötila -20°C ~ 70°C takaa turvallisuuden kuljetuksen ja varastoinnin aikana.

• Kestävyys: TFT-paneeli ja SC7283-ohjainpiiri takaavat luotettavan toiminnan ilman raportoituja vikoja teollisuuden tärinäympäristöissä.

• Asiakkaiden arvostelujen yhteenveto: "Tämä näyttö tarjoaa korkean vastineen rahalle, riittävän kirkkauden ja yksinkertaisen integroinnin. Se vastaa täydellisesti vaatimuksiamme ajoneuvon sisäiselle näyttöprojektillemme. Vastausaika on hyväksyttävä, ja myös huoltopalvelu reagoi nopeasti."
